第27章 各種配線工事と支持間隔
金属管・合成樹脂管・ケーブル工事などの施工方法。支持間隔と曲げ半径の数値が暗記必須です。
1. 支持間隔の数値（暗記必須）
電線・管が垂れ下がらないよう固定する間隔。
・ケーブル工事：支持点間隔 2m 以下
・合成樹脂管工事：支持点間隔 1.5m 以下
・がいし引き工事：支持点間隔 2m 以下（露出）
『ケーブル2m・樹脂管1.5m』。数字をそのまま問う問題が頻出なので、セットで暗記してしまいましょう。
2. 曲げ半径
管やケーブルをきつく曲げすぎると、中の電線が傷んだり管がつぶれます。
曲げ半径は 管・ケーブルの外径(内径)の6倍以上
第1部の金属管の話（外径の6倍）と同じ考え方。『曲げ＝6倍』は分野をまたいで共通の頻出数値です。
3. 各工事の施工ポイント
・金属管工事：管にD種接地（省略条件あり・第28章）。管端は絶縁ブッシングで電線保護
・合成樹脂管(VE)工事：管どうしは接着。差込み深さは管外径の0.8倍以上（接着剤使用時0.6倍以上）
・ケーブル工事：ステープルで固定。曲げ半径は外径の6倍以上
・がいし引き工事：低圧のみ。電線相互・造営材との離隔を取る
細かい数値より、まず『支持間隔と曲げ半径』を優先して固めるのが得点効率◎。
4. ここでつまずく
この章は“数値の混同”でみんな失点します。値だけ丸暗記すると本番でゴチャつくので、意味とセットで。
・合成樹脂管（VE）工事の支持間隔 → 1.5m以下（管が比較的やわ → こまめに支える）
・ケーブル工事の支持間隔 → 2m以下（造営材の側面・下面の場合）
・曲げ半径 → 管・ケーブルとも“6倍以上”
覚え方は『樹脂はこまめに1.5、ケーブル2、曲げはどれも6倍』。
VE管の差込み深さ（外径0.8倍以上、接着剤使用時0.6倍以上）も“接着剤があると浅くてよい”と理由で結ぶと逆転ミスが消えます。
5. 支持間隔の“例外”でつまずかない
支持間隔は『どこに付けるか』で例外があり、ここが最大のひっかけです。
・原則：ケーブルを造営材の側面・下面に沿わせる → 2m以下
・例外：接触防護措置をして人が触れない造営材の上面（天井裏など）→ 6m以下
・メタルラスなど金属系の壁を貫通するとき：絶縁管に通すなどして電気的に絶縁する
『側面・下面＝2m、触れない上面＝6m』。数字だけでなく“どこに付けるか”まで読む——これで支持間隔のひっかけは外しません。

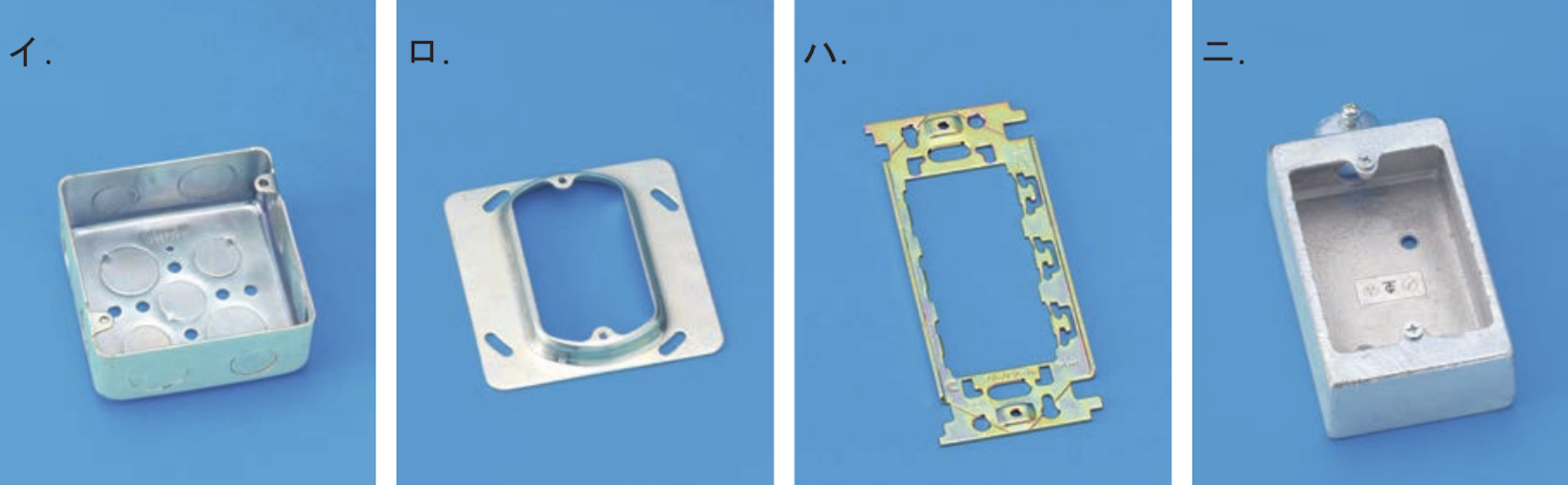

6. 鑑別ピックアップ：点滅器取付に使う材料
点滅器（スイッチ）の取付工事では、ボックス＋取付枠＋プレートの組合せで施工します。材料の役割を覚えれば『使わないもの』が見えます。
・イ＝金属製アウトレットボックス：深さがある四角の金属箱。スイッチ取付に使う標準
・ロ＝金属製化粧プレート（カバー）：取付枠の上に被せる仕上げ材。連用枠用の四角い金属板
・ハ＝合成樹脂製連用取付枠：スイッチやコンセントを連用で固定する枠。ボックスに取り付ける必須部材
・ニ＝金属製スイッチボックス（埋込型）：小型・浅めの埋込用ボックス
『取付工事＝ボックス＋連用枠＋プレート』の3点セット。それ以外（用途違いの材料）が『使用しない』の答えです。
7. 現場のひとこと
支持間隔は『電線・管をたるませない・落とさない』ための実務ルールです。
支持が甘い配線は、垂れて見た目が悪いだけでなく、自重や振動で接続部に負担がかかり、やがて緩み → 発熱 → 事故につながります。だから数値が法令で決まっている。
曲げ半径“6倍以上”も、きつく曲げると中の心線が傷み・管がつぶれて通線できなくなる——実際にやり直しになる失敗。
『なぜその数字か（落とさない・傷めない）』を現場目線で押さえると、暗記が“施工品質の基準”に変わって忘れません。
POINT
8. ここだけは覚える
・ケーブル工事＝支持点間隔2m以下
・合成樹脂管工事＝支持点間隔1.5m以下
・曲げ半径＝外径(内径)の6倍以上
・VE管は接着、差込み深さ外径0.8倍以上
・がいし引きは低圧のみ
次は確認問題です。
