第28章 接地工事
合否を分ける最重要単元。A〜D種の種類、抵抗値、緩和・省略条件の『数値』を完全に押さえます。
1. 接地工事とは
機器の金属部分を大地（アース）につないでおく工事。万一漏電しても、電気を安全に大地へ逃がし、人が触れたときの感電を防ぎます。
漏電遮断器（第23章）とセットで感電事故を防ぐ、電気工事の安全の要です。
2. 接地工事の種類と抵抗値（最重要）
4種類あります。第二種で特に重要なのはC種・D種。
・A種：高圧・特別高圧機器。10Ω以下
・B種：変圧器の混触防止。計算による
・C種：300V『超』の低圧。10Ω以下
・D種：300V『以下』の低圧。100Ω以下
境界は『300V』。
300V超ならC種(10Ω)、300V以下ならD種(100Ω)。この対応は絶対暗記です。
3. 抵抗値の緩和（頻出）
C種・D種は、条件を満たすと抵抗値が緩和されます。
『0.5秒以内に自動的に動作する漏電遮断器』を設置すれば——
C種・D種とも 500Ω以下まで許容
本来C種10Ω・D種100Ωが、漏電遮断器があれば500Ωまでゆるくなる。『0.5秒・500Ω』はセットで頻出数値です。
4. D種接地の省略条件
次のような場合はD種接地を省略できます（代表例）：
・対地電圧150V以下で乾燥した場所
・絶縁性のある床など（木の床等）に機器を置く
・ゴム・合成樹脂などの絶縁物で被覆
・定格感度電流15mA以下・動作時間0.1秒以下の漏電遮断器を施設
・二重絶縁構造の機器
特に『15mA・0.1秒の漏電遮断器でD種省略』は頻出。数値を覚えておきましょう。
5. ここでつまずく
接地は合否を分ける最重要単元。つまずきは“どれがどの数値か”の取り違えです。
境界はすべて『300V』。
・300Vを超える低圧 → C種 → 10Ω以下
・300V以下の低圧 → D種 → 100Ω以下
覚え方：『Cは厳しい10、Dはふつう100』、境界は300Vの一本だけ。
緩和と省略も数値セットで：
・0.5秒以内に動作する漏電遮断器 → C種D種とも500Ωまで緩和（“0.5秒・500”）
・15mA以下・0.1秒以下の漏電遮断器 → D種省略可（“15・0.1”）
数字だけ丸暗記すると本番で必ず混ざります。『300で分ける／10・100／0.5の500／15の0.1』をリズムで固めるのが鉄板です。
6. 鑑別ピックアップ：接地線の直線重合せ接続
接地線の直線重合せ接続では、P形スリーブと赤色柄の圧着工具を組み合わせます。リングスリーブ（E形）は終端接続用なので別物です。
スリーブの種類は3つ：
・B形：直線『突合せ』接続用（電線を端と端で突き合わせ）
・P形：直線『重合せ』接続用（電線を重ねて圧着）
・E形（リングスリーブ）：『終端』重合せ接続用
圧着工具の握り部の色：
・黄色：E形（リングスリーブ）専用。JISで規定
・赤色：P形・B形などE形以外用
選択肢の正体：

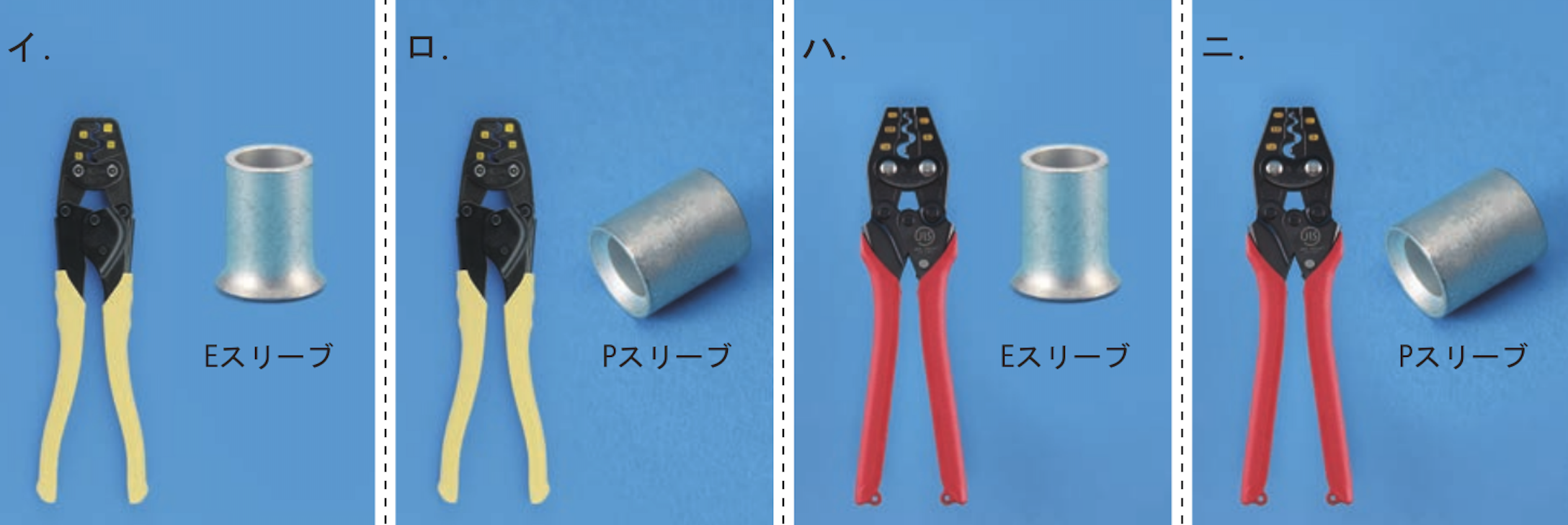

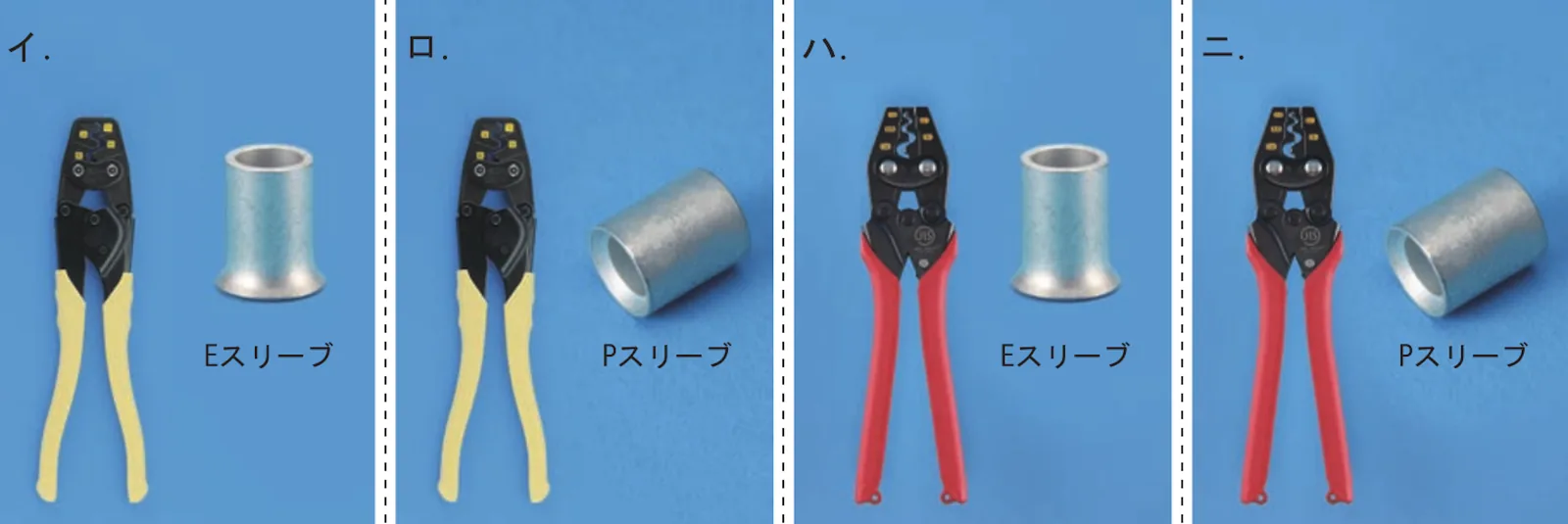

・イ＝黄色柄 ＋ Eスリーブ：終端接続用の組合せ
・ロ＝黄色柄 ＋ Pスリーブ：工具とスリーブが不一致
・ハ＝赤色柄 ＋ Eスリーブ：工具とスリーブが不一致
・ニ＝赤色柄 ＋ Pスリーブ：直線重合せ接続の正しい組合せ＝この問題の正解
『接地線の直線重合せ＝P形 ＋ 赤色柄』。握り色とスリーブ形を必ずペアで選びます。
7. 現場のひとこと
接地（アース）は、試験の点取りではなく“人の命を守る最後の砦”です。
機器が漏電したとき、接地があれば電気が大地へ逃げ、人が触れても感電しにくい。接地が無い・不良だと、洗濯機や給湯機の金属外箱が“感電死の罠”に変わります。
だから現場では、漏電遮断器（第23章）と接地をセットで施工し、接地抵抗を実測（第35章）して規定値に入っているか確認します。「水回りの機器に接地極付コンセント」も、この思想の現れ。
この章がいちばん厳しく問われるのは、現場でいちばん人が死にうるから——そう思って数値に向き合うと、記憶の重みが変わります。
