第22章 配線器具：スイッチ
試験で最も問われる配線器具。3路・4路スイッチ、確認表示灯と位置表示灯の違いが必修です。
1. スイッチの基本
スイッチ（点滅器）は電灯などをON/OFFする器具。
・単極スイッチ：1か所でON/OFF（一番基本）。記号は●
・3路スイッチ：2か所から点滅。階段の上下など。端子は『0・1・3』の3つで、0が共通。0が1か3へパタンと切り替わる（記号●3）
・4路スイッチ：端子は4つ。3路2個の『間』に入れて、3か所以上から点滅できるようにする（記号●4）
配線は『両端が3路、真ん中に4路』。電源は3路Aの0端子へ、ランプは3路Bの0端子へ。場所を増やすほど4路を足していきます。
2. 確認表示灯と位置表示灯（最重要）
ランプ付きスイッチには2タイプあり、点灯のタイミングが逆です。
・確認表示灯（パイロットランプ）：
負荷と『同時』に点灯。今ONになっていることを知らせる（換気扇の運転確認など）
・位置表示灯（ホタルスイッチ）：
負荷が『OFFのとき』点灯。暗闇でもスイッチの位置がわかる
『確認＝動作中に光る、ホタル＝消えてる時光る』。逆を問う引っかけが頻出です。
3. その他のスイッチ
・自動点滅器：周囲が暗くなると自動でON（屋外灯など）
・タイムスイッチ：設定時刻でON/OFF
・調光器：明るさを変えられる
・リモコンスイッチ：離れた場所から操作
そして大原則——
『スイッチ（点滅器）は必ず電圧側（非接地側）に取り付ける』。接地側に付けると、スイッチOFFでも器具に電圧が残り危険だからです。
4. スイッチの“接点”いろいろ ― 単極・両切
スイッチは『何本の電線を切るか』でも分かれます。
・単極（片切）スイッチ：電線1本を入切。100Vの照明など、いちばん基本
・両切（2極）スイッチ：2本を同時に入切。200Vのエアコンなどは両切で両方の線を切る
・3路・4路：前のセクションのとおり、複数の場所から入切
『200Vの機器は両切スイッチ』。片切で200Vを切ると片方の線に電圧が残り危険——理由とセットで覚えると忘れません。
5. 自動・人感・リモコン ― 記号と鑑別の土台
『その他のスイッチ』は、記号と見た目を写真で問われます（鑑別の土台）。
・自動点滅器（記号A）：周りが暗くなると自動でON。屋外灯
・タイムスイッチ（TS）：設定した時刻でON/OFF
・遅延スイッチ：切ってもしばらく点灯。トイレ・玄関の消し忘れ対策

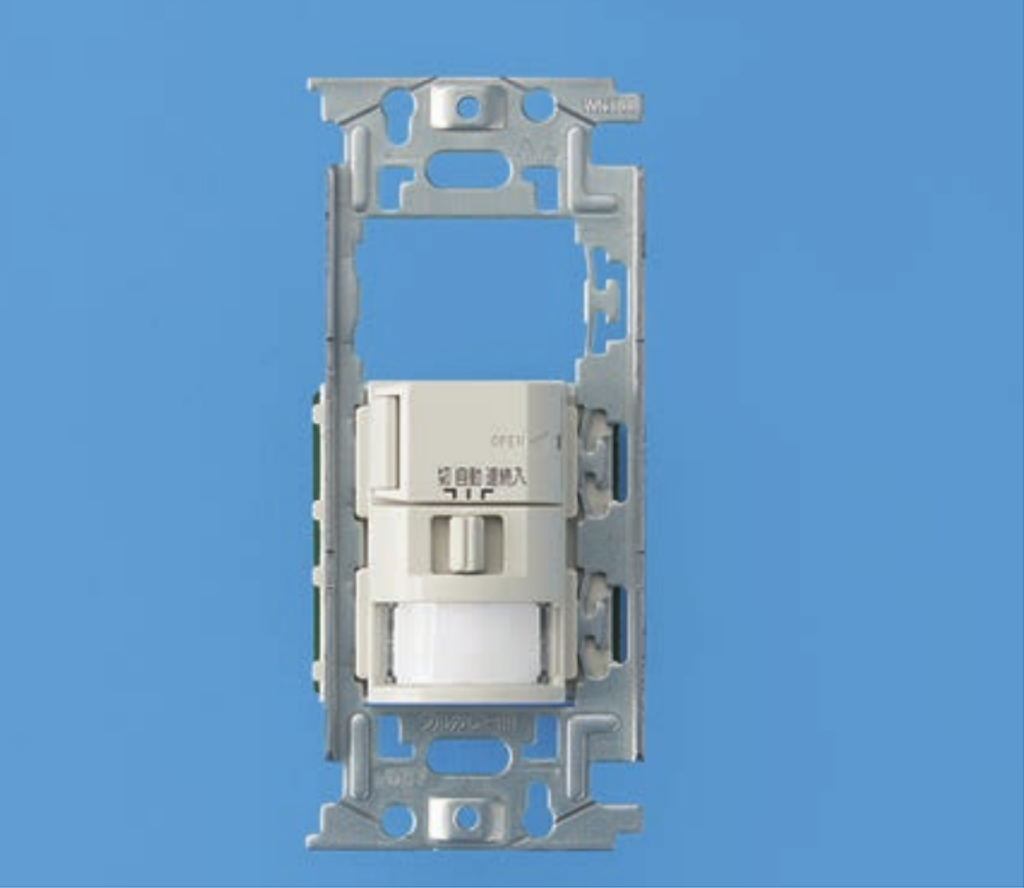

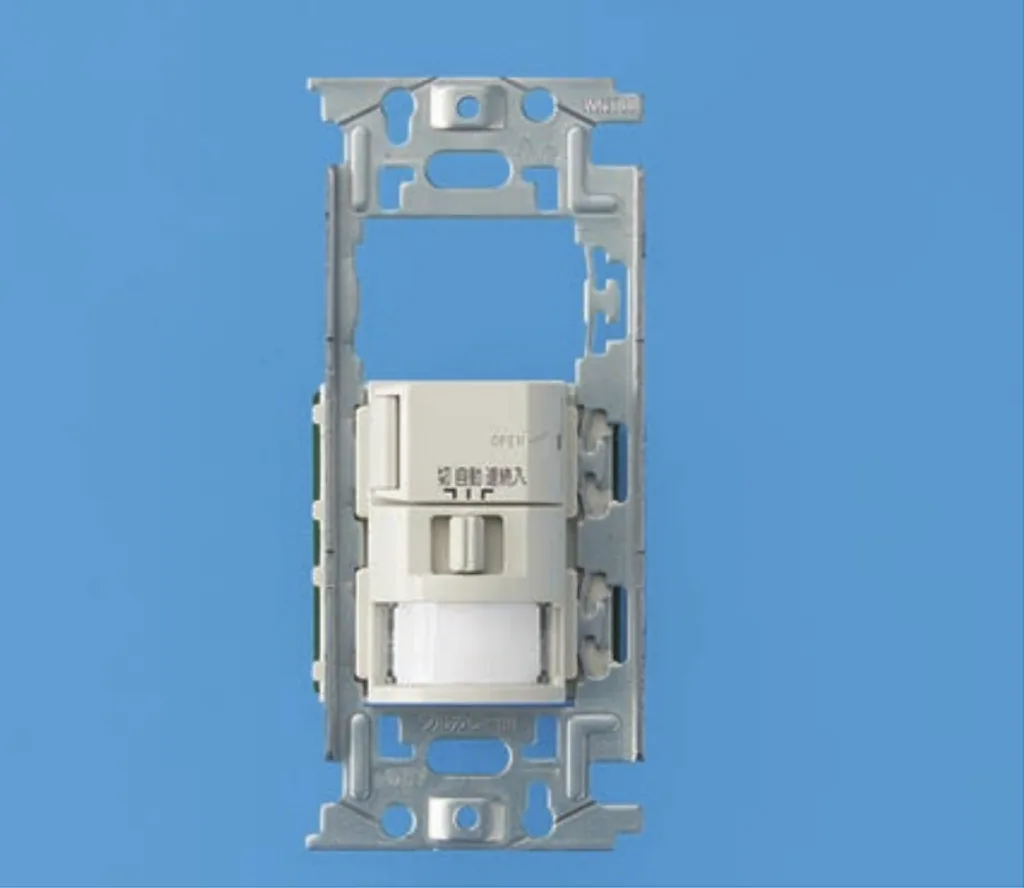

・熱線式自動スイッチ：人を感知して点灯（人感センサ）。写真のように下部の白い半円ドームが赤外線センサ
・リモコンスイッチ：リモコンリレーとトランスを組み、多数の照明を一括操作（ホテルなど）
見分けの軸は『何で入切するか』——明るさ＝自動点滅器／時刻＝タイムスイッチ／人＝熱線式。これで記号も写真も迷いません。

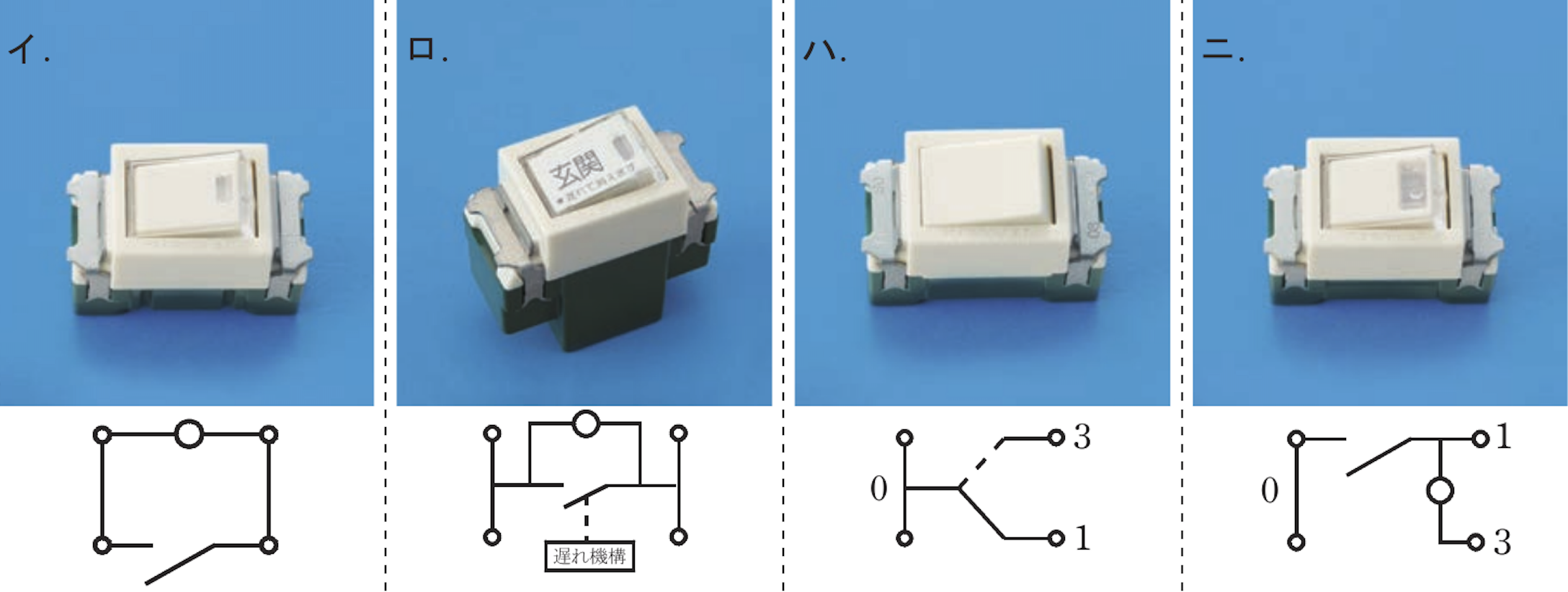

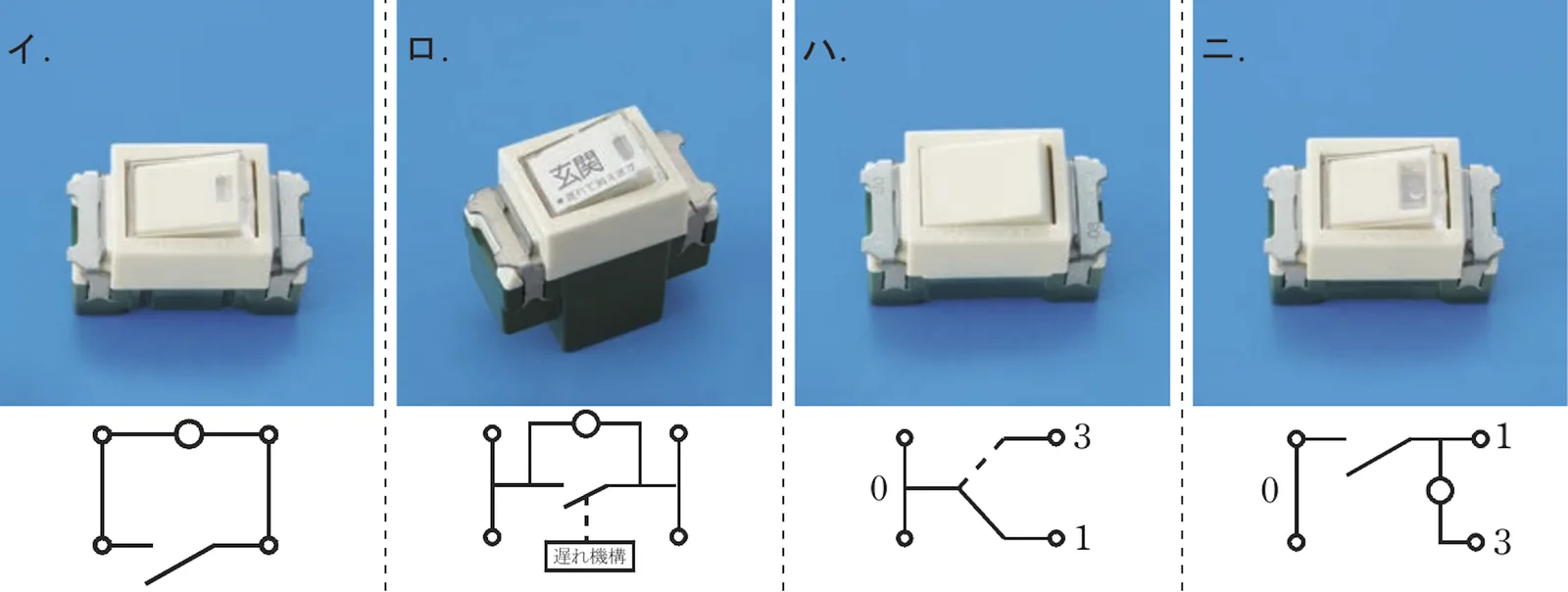

6. 鑑別ピックアップ：スイッチの種類と図記号
配線図問題で頻出の『スイッチ＋下に接点図』パターン。4種の特殊スイッチの図記号と機能を覚えます。
・イ＝位置表示灯（ほたる）内蔵スイッチ（●H）：OFF時に光って暗闇で位置が分かる。Hは Hotaru の H。この配線図では使われていない＝この問題の正解
・ロ＝遅延スイッチ（●D）：OFFしてもしばらく点灯。玄関の消し忘れ防止に。Dは Delay の D
・ハ＝3路スイッチ（●3）：2か所から点滅。階段の上下用。接点図は『0-1』『0-3』の3端子切替
・ニ＝確認表示灯（パイロット）内蔵スイッチ（●L）：ONと同時点灯（動作中であることを表示）。換気扇など。Lは Lamp の L
『H＝ほたる（OFF時光る）／D＝遅延／3＝3路／L＝パイロット（ON時光る）』。図記号の添え字で種類を即座に判別します。

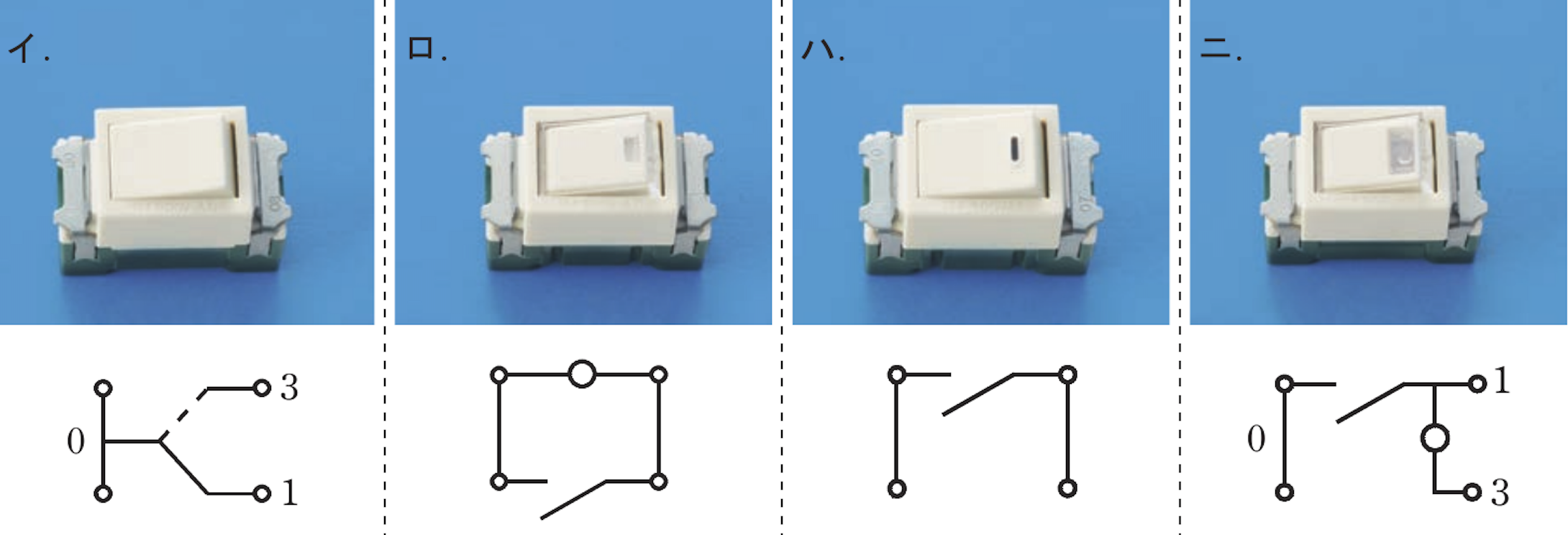

7. 鑑別ピックアップ：図記号から実物を選ぶ
配線図の図記号からスイッチ実物を選ぶ問題。記号と接点図と実物を3点セットで結びつけます。
・イ＝3路スイッチ：『●3』の記号。接点図に『0-1』『0-3』の切替
・ロ＝位置表示灯（ほたる）内蔵スイッチ：『●H』の記号。消灯時に光って暗闇で位置が分かる。接点図に小ランプ記号
・ハ＝単極（片切）スイッチ：『●』の記号。100V照明など基本中の基本。接点図は『○─○』
・ニ＝確認表示灯（パイロットランプ）内蔵スイッチ：『●L』の記号。負荷ONと同時に点灯（動作中であることを知らせる）。Lは Pilot Lamp の L＝この問題の正解
『●＝単極／●3＝3路／●H＝ほたる（OFF時光）／●L＝パイロット（ON時光）』。ほたるとパイロットの『どっちで光るか』が頻出の引っかけ。
8. 現場のひとこと
スイッチは、利用者がいちばん触れる部品。だから“親切設計”が現場の腕の見せどころです。
・階段や長い廊下 → 3路スイッチで両端から入切
・トイレ・廊下の入口 → ほたるスイッチ（消灯時に光って場所が分かる）
・換気扇の切り忘れ防止 → パイロット（動作中に光る）
そして絶対の鉄則『点滅器は電圧側』。接地側に付けると、スイッチを切っても器具に電圧が残り、ランプ交換時に感電します。これは試験のためではなく“人を守るため”の決まり。
確認灯とほたるの『動作中／消灯時どっちで光る』は現場の使い分けそのもの。引っかけ対策も、用途で覚えれば迷いません。
POINT
9. ここだけは覚える
・3路スイッチ＝2か所点滅（階段、2個セット）
・4路スイッチ＝3か所以上点滅（3路の間に入れる）
・確認表示灯＝負荷と同時点灯
・位置表示灯(ホタル)＝負荷OFF時に点灯
・スイッチは必ず電圧側（非接地側）に付ける
次は確認問題です。
