第23章 配線器具：コンセント・遮断器
コンセントの定格と形、配線用遮断器・漏電遮断器。分岐回路（第16章）とつながる重要単元です。
1. コンセントの定格と形
コンセントには定格（15A/20A、100V/200V）があり、刃受けの形で見分けます。
・接地極付コンセント：アース端子付き。洗濯機・電子レンジなど水回り・大型家電
・抜け止め形：回して固定、抜けにくい
・引掛形：回してロック
・防水形：屋外用
定格20Aのコンセントには直径1.6mm以上の電線、のように分岐回路（第16章）とセットで問われます。
2. 配線用遮断器（MCCB）
過電流（流れすぎ）が起きたとき、自動で回路を切る器具です。
動作の目安（定格電流に対し）：
・1.25倍の電流：規定時間内に動作
・2倍の電流：より短い時間で動作
電流が大きいほど早く落ちる、とイメージできればOK。配線用遮断器は電線を過熱・火災から守るのが役目です。
3. 漏電遮断器（ELB）
電気が本来の道から漏れた（漏電した）とき、瞬時に回路を切って感電・火災を防ぐ器具。
・高感度形：定格感度電流 30mA以下。人体保護用として広く使う
・動作時間が速いほど安全
金属製の外箱を持つ機器（洗濯機など）には漏電遮断器を施設するのが基本。接地工事（第28章）と組み合わせて感電を防ぎます。
4. コンセントの形と図記号 ― 鑑別の土台
コンセントは『刃受けの穴の形』と『図記号の添え字』で見分けます。電圧（125V/250V）・電流（15A/20A/30A）・相数（単相/三相）の組合せで形が決まります。
写真の見方（すべて接地極付）：

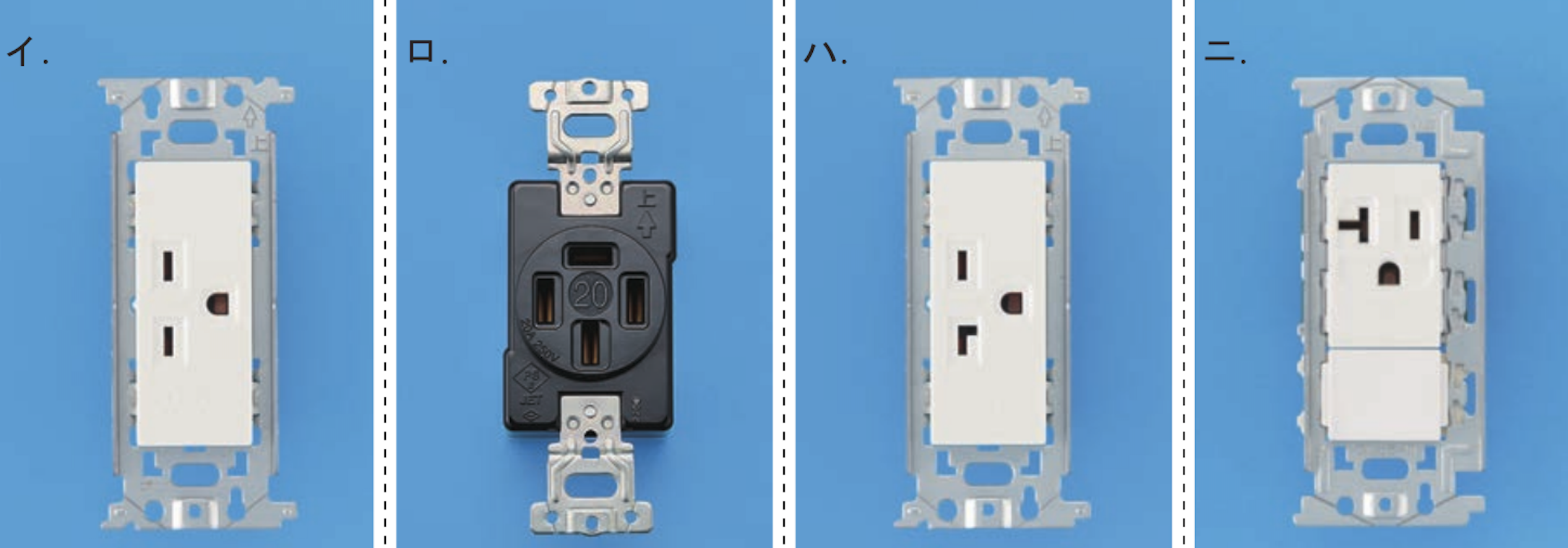

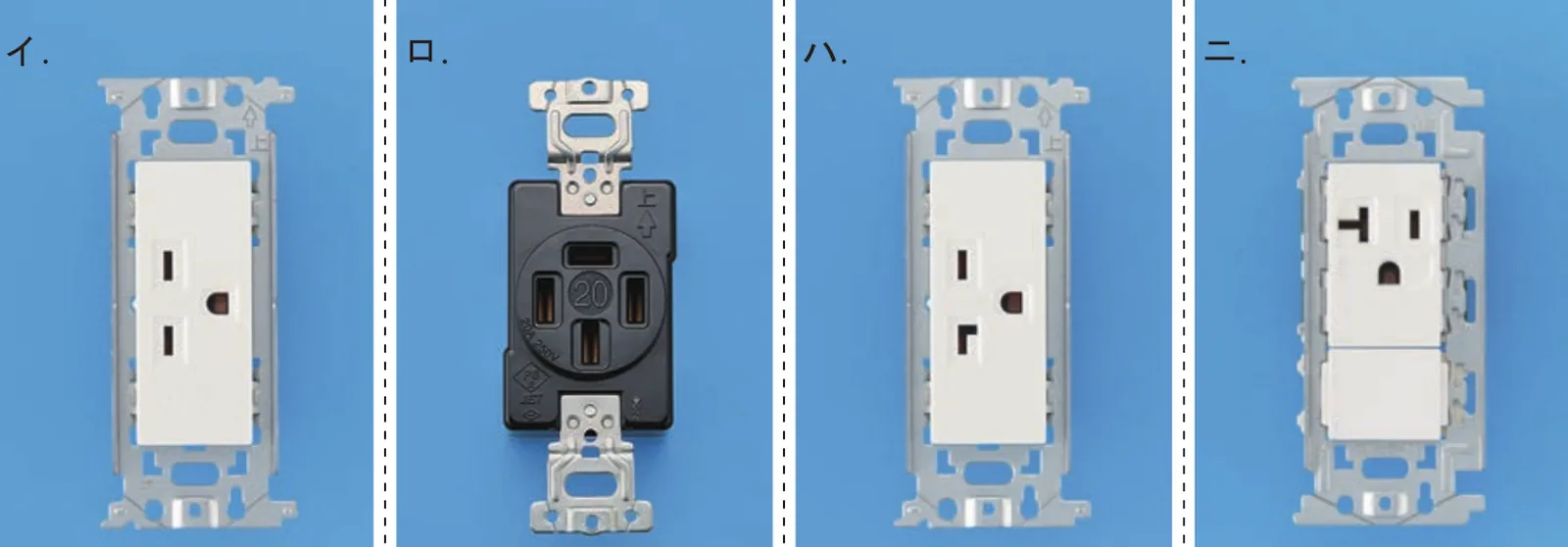

・イ＝単相250V 15A 接地極付
・ロ＝三相250V 30A以下 接地極付（産業用）
・ハ＝単相250V 20A以下 接地極付＝この問題の正解
・ニ＝単相125V 20A以下 接地極付
図記号の添え字も頻出：
E＝接地極／ET＝接地端子／WP＝防水／H＝医用（病院）／LK＝抜け止め、数字は口数。
『穴の形＝定格、添え字＝用途』。形と記号をセットで見れば、写真でも記号でも迷いません。
5. 遮断器は2P2Eと2P1Eで見分ける ― 鑑別の土台
配線用遮断器は極数（P：Pole）と素子数（E：Element）で2種類あります：
・2P1E（2極1素子）：100V専用。中性線（接地側）には引きはずし素子がない
・2P2E（2極2素子）：100V/200V兼用。両方の電圧線に過電流引きはずし素子があるので、200V電路で必須
写真の見方：

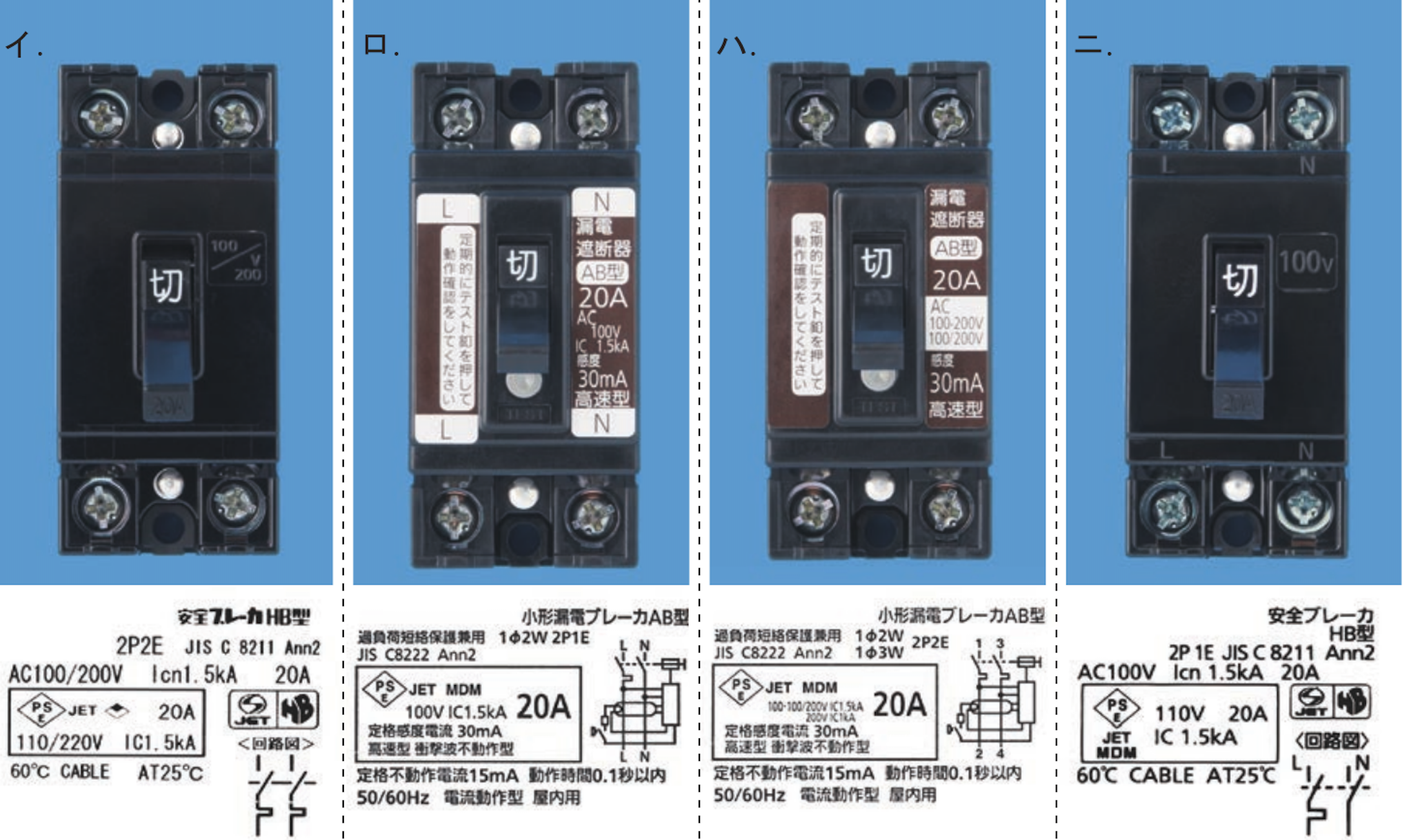

・イ＝2P2E配線用遮断器（200V用）：両極に素子＝中性線なしの200V電路で使える＝この問題の正解
・ロ＝漏電遮断器（過負荷保護付）：テストボタン＋『漏電遮断器』銘板
・ハ＝漏電遮断器（過負荷保護付・別形状）：同じく漏電付き
・ニ＝2P1E配線用遮断器（100V専用）：中性線側には素子なし＝200Vでは使えない
『200V電路＝2P2E必須／100Vのみ＝2P1Eも可』。テストボタン有無で配線用/漏電を、素子数で100V/200Vを区別します。
6. 鑑別ピックアップ：コンセントの形バリエーション
別の年度のコンセント鑑別。2口/1口、接地極付の有無で見分けます。

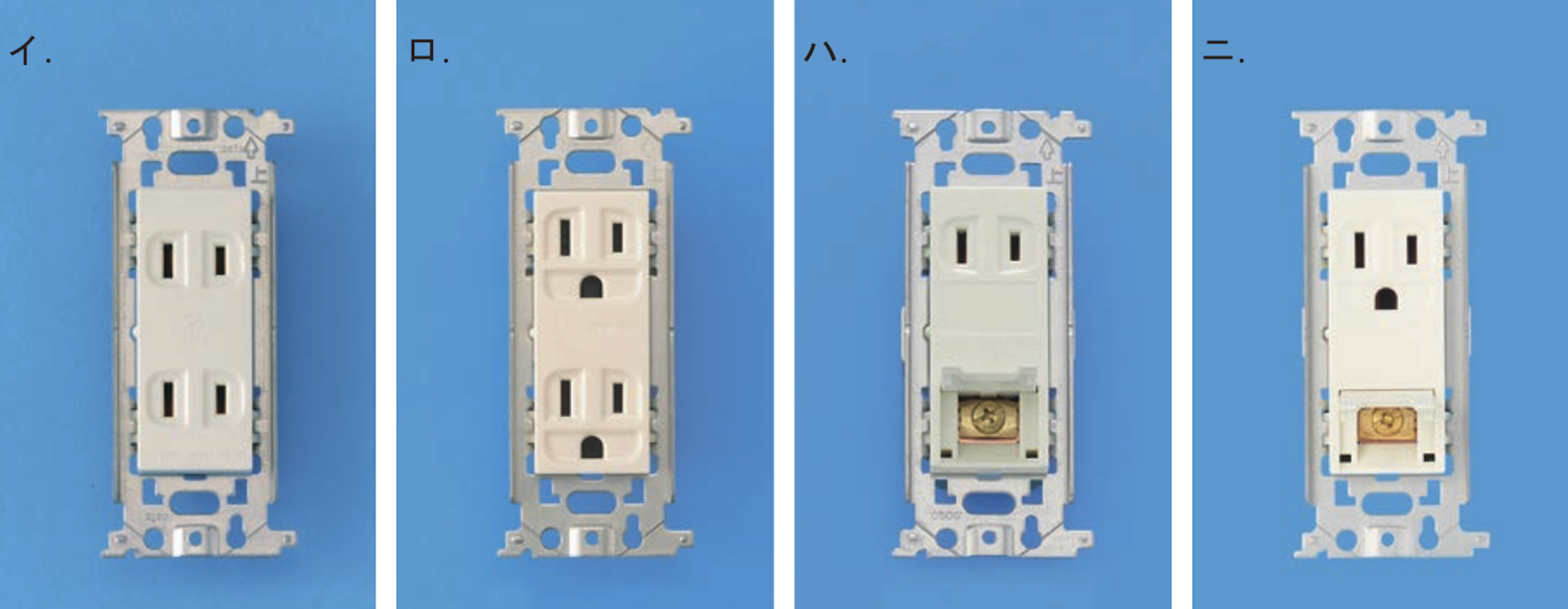

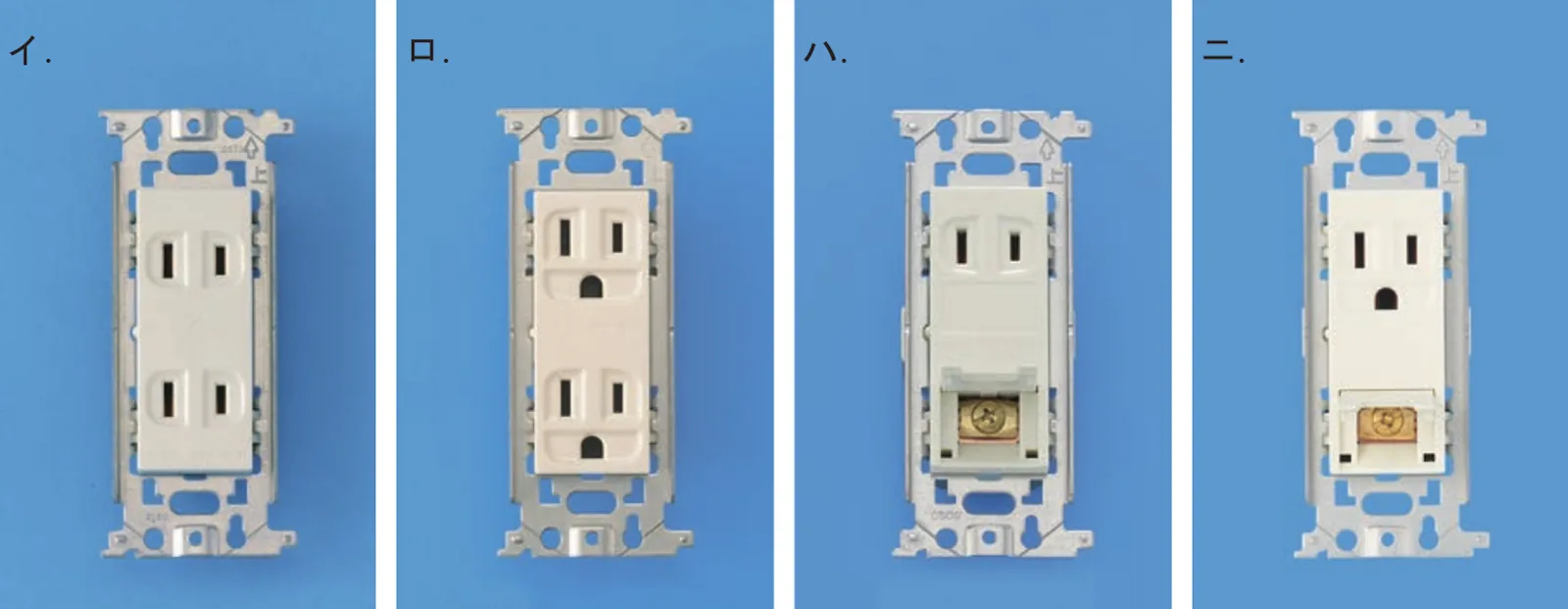

・イ＝15A 2口（普通の100V用）：縦穴2本×2口
・ロ＝20A 1口：片方がT字。1口タイプ
・ハ＝接地極付15A：縦穴2本＋丸い接地穴
・ニ＝接地極付20A：T字穴＋丸い接地穴
『丸い穴＝接地極／T字穴＝20A／横穴＝200V』。穴の形を見れば即座に定格と種類が分かります。
7. 鑑別ピックアップ：傍記から読むコンセント
配線図の傍記（『LK』『E』『EET』『250V 30A 3P E』等）から対応するコンセントを読み取る問題。形状＋傍記の暗記が決め手です。

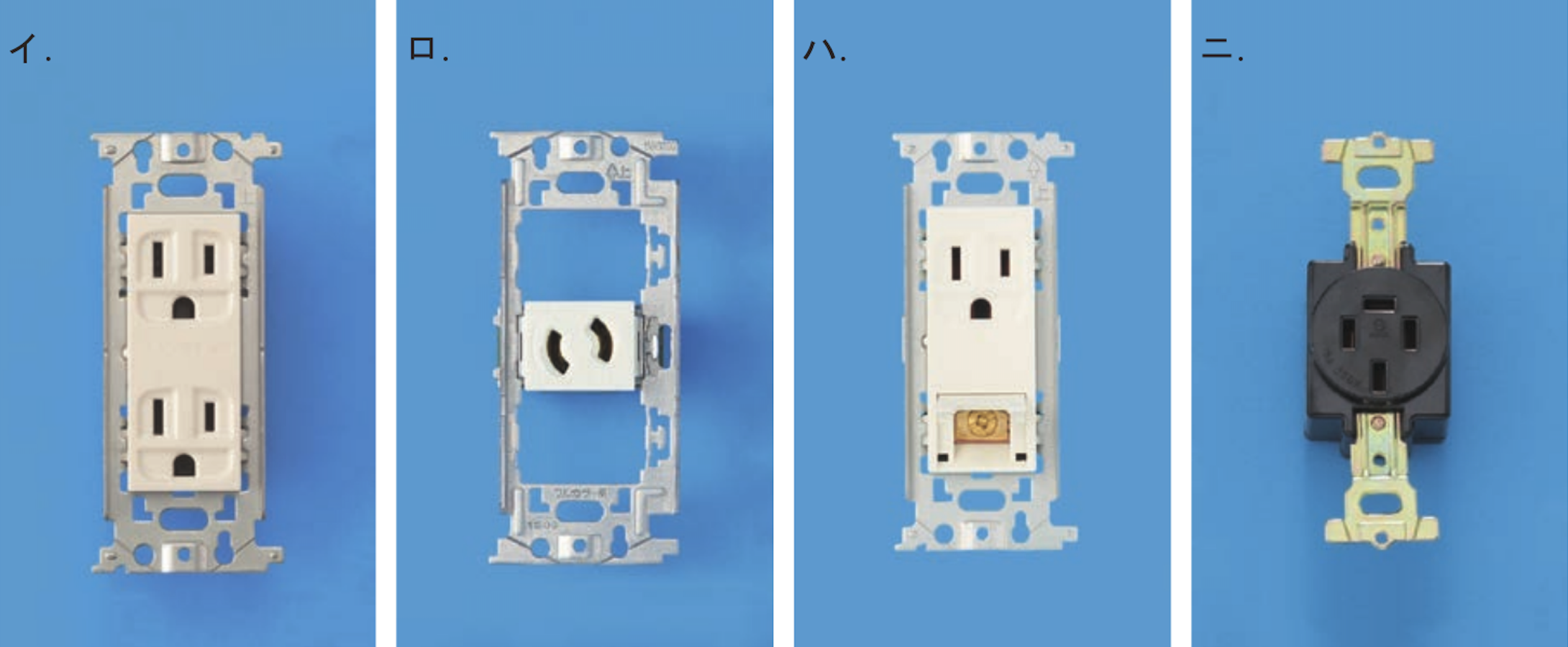

・イ＝125V 15A 接地極付2口コンセント（傍記：2 E）：2口＋接地端子付。手洗場など湿潤場所用
・ロ＝抜け止め形コンセント（傍記：LK）：プラグを差して回すとロックされ、抜け落ち防止。店舗のカウンタ常時通電機器用
・ハ＝125V 15A 接地極付・接地端子付コンセント（傍記：EET）：接地極＋別の接地端子（E端子）も付いた高安全タイプ。トイレなど水気のある場所用
・ニ＝三相250V 30A 接地極付コンセント（傍記：250V 30A 3P E）：三相動力用・大容量。エアコン室外機・業務用機器など。この配線図には存在しない＝この問題の正解
『傍記が読めればコンセントが選べる』。傍記の暗号を一つひとつ覚えるのが配線図対策の核心です。
8. 鑑別ピックアップ：力率改善・モーター制御機器
配電盤や動力盤に並ぶ機器の鑑別。形＋銘板の文字で用途を見分けます。

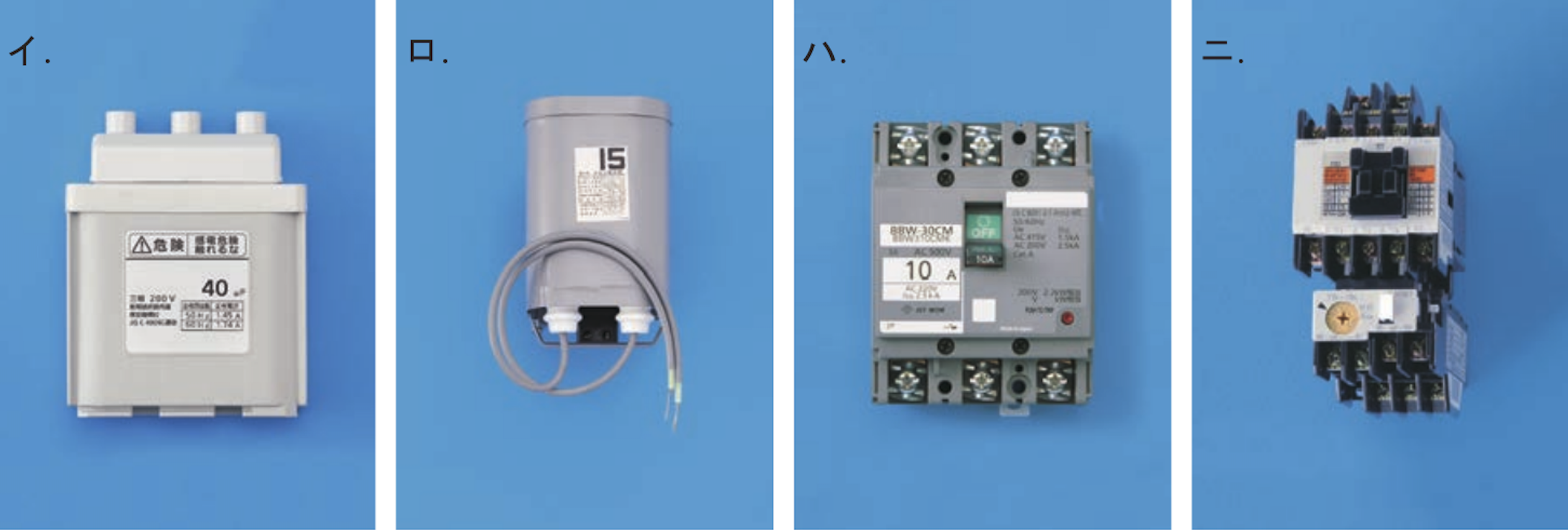

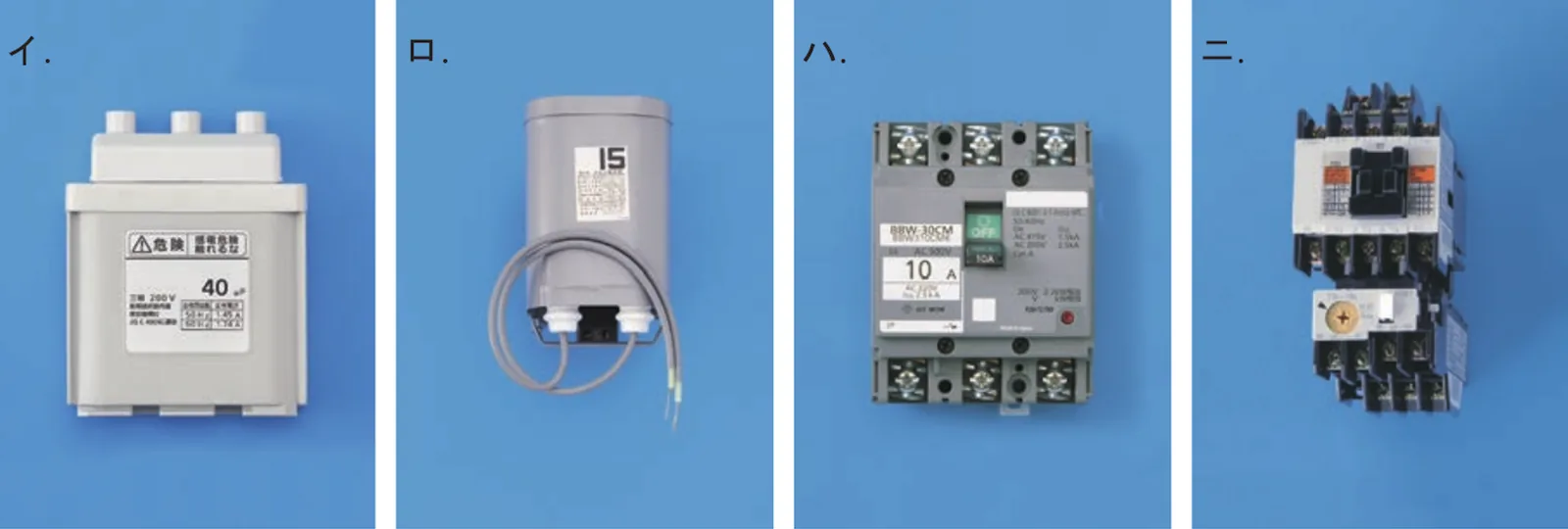

・イ＝進相コンデンサ：白い角ばった箱＋上部に3つの大型端子＋『40』(μF)表示。三相モーターの力率改善（第18章）に使う＝この問題の正解
・ロ＝安定器：灰色の円筒形＋外付けボックス＋『15』(W)表示。蛍光灯・水銀灯などの放電灯の点灯安定用
・ハ＝配線用遮断器（モータブレーカ／3極）：黒い縦長＋『10A』表示＋3極端子。三相モーターの過電流保護
・ニ＝電磁開閉器（マグネットスイッチ）：白い大型ボックス＋接点ブロック＋下部に熱動継電器。モーター起動・停止の本命
『3端子＋四角＝進相コンデンサ／円筒＋リード線＝安定器／3極黒縦長＝モータブレーカ／枠＋接点＋サーマル＝電磁開閉器』。三相動力盤の主要4機器、見た目で覚えます。
9. 現場のひとこと
コンセントの形は“意味”でできています。穴の形・接地極の有無を見れば用途が読める。
・接地極付 → 洗濯機・冷蔵庫など水回り／大型家電
・抜け止め形 → 抜けたら困る常時通電機器
・引掛形 → 振動で抜けては困る設備
・WP（防雨形） → 屋外
この“形＝用途”が鑑別写真でそのまま問われます。
遮断器は役割で覚える。
・配線用遮断器（MCCB） → 過電流・短絡から電線を守る
・漏電遮断器（ELB） → 漏電を検知して“人”を守る（人体保護は30mA以下）
『MCCBは電線、ELBは人』。金属外箱の機器に漏電遮断器＋接地（第28章）は感電事故を防ぐ現場の基本セットです。
POINT
10. ここだけは覚える
・コンセントは定格(15/20A・100/200V)と形で区別
・接地極付＝水回り・大型家電
・配線用遮断器＝過電流で回路を切る（電線保護）
・漏電遮断器＝漏電で回路を切る（感電保護・高感度30mA以下）
次は確認問題です。
