第19章 電線・ケーブルの種類
電気を運ぶ電線とケーブル。記号と許容温度、そして『どこに使えるか』が頻出。試験の定番です。
1. 絶縁電線とケーブルの違い
・絶縁電線：導体を絶縁体で1層包んだもの（IV など）。そのままむき出しでは使えず、電線管やがいし引きが必要。
・ケーブル：絶縁電線をさらにシース（外装）で包んだもの（VVF など）。そのまま施工できる。
現場で最もよく使うのが VVF ケーブル（平形）。住宅の屋内配線はほぼこれです。
2. 代表的な記号を覚える
・IV：600Vビニル絶縁電線（屋内・許容温度60℃）
・VVF：平形ビニルケーブル（最頻出・60℃）
・VVR：丸形ビニルケーブル（60℃）

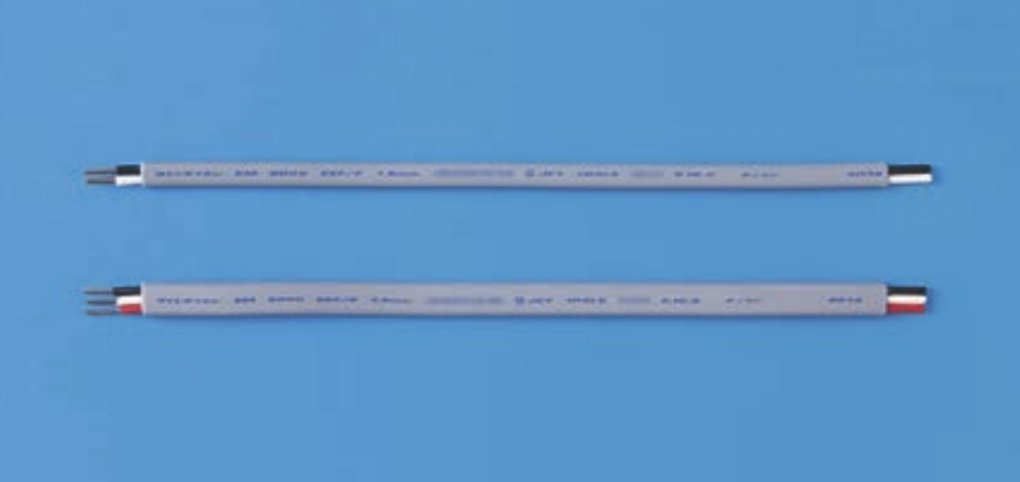

・EM-EEF：エコ電線・鉛フリー（75℃）。写真のように『EM600V EEF/F』と刻印されているのが目印。EM＝Eco Material（環境配慮材）の頭文字
・CV：架橋ポリエチレンケーブル（90℃）
・OW：屋外用ビニル絶縁電線（架空配線用）
・DV：引込用ビニル絶縁電線（架空引込線専用）
『平たい＝VVF、丸い＝VVR』。OWは屋外専用で屋内には使えない、DVは引込専用、が頻出ポイント。
鑑別問題でEM-EEFが出たら表面の刻印『EM600V EEF』を確認＝エコ電線と即答できます。
3. 許容温度の順番（頻出）
電線が耐えられる温度には順番があります。
IV・VVF（60℃）＜ EM-EEF（75℃）＜ CV（90℃）＜ MI（250℃）
数字が大きいほど熱に強い。『普通のビニルは60℃、エコ電線75℃、架橋ポリは90℃』とリズムで覚えると並べ替え問題で迷いません。
4. 電線の太さ ― 単線とより線
電線の太さの表し方は、単線とより線で違います。ここを混同すると問題文が読めなくなります。
・単線：1本の太い銅線。太さは『直径〔mm〕』で表す。
住宅でよく使うのは 1.6mm と 2.0mm。太いほど電気をたくさん流せる。
・より線：細い線を何本もより合わせたもの。太さは『断面積〔mm²〕』で表す。
曲げやすいので機器の接続などに使う。2／3.5／5.5〔mm²〕…と決まった値（公称断面積）がある。
屋内配線の主役 VVF は単線で、1.6mm か 2.0mm、芯数は 2芯・3芯が定番です。これは技能試験でもそのまま使うので、『VVFは1.6か2.0、2芯か3芯』は今のうちに体に入れておきましょう。
5. HIVとコード ― 熱でつまずかない
記号にもう2つ、試験で必ず顔を出すものがあります。
・HIV：二種ビニル絶縁電線。許容温度75℃で、ふつうのIV（60℃）より熱に強い。
『H＝Heat（熱）に強いIV』と覚えると忘れません。
・コード：電気器具につながる細い電線（電源コード）。
ここで頻出のひっかけ。ビニルコードは熱に弱いので、電気こたつやトースターのような発熱する器具には使えません。
熱を持つ器具にはゴムコードなど耐熱性のものを使う——『ビニル＝熱に弱い』さえ分かっていれば、文章を丸暗記しなくても選べます。
6. ケーブルの中身と色 ― 鑑別と複線図の土台
ケーブルを切ると、中身はいつも同じ構造です。実物写真を見て答える『鑑別問題』の土台になります。
・導体：電気が実際に通る銅線。これが『太さ』の正体。
・絶縁体：導体を1本ずつ包む、色のついたビニル。
・介在物：すき間を埋めて形をたもつ詰めもの。
・シース：全体をまとめて包む外装。これが付いているのがケーブル。
そして配線でつまずかないための色のルール。
接地側（中性線）の電線は『白』と決まっています。
VVF2芯なら黒と白、3芯なら黒・白・赤。
この色は複線図（第40章以降）でそのまま使うので、『白＝接地側』だけは今ここで覚えてしまうと、あとの章がぐっと楽になります。
7. 鑑別ピックアップ：VVFの心線数を見分ける
配線図問題でよく出る『この区間に必要なケーブルは？』の鑑別。心線の色と本数で見分けます。
・イ＝VVF 2芯（黒・白）：100V回路の往復2本。一番基本
・ロ＝VVF 3芯（黒・白・赤）：単相3線式200V用、または3路スイッチの渡り線。白＝中性線/接地側、黒＝L1、赤＝L2 or スイッチ線
・ハ＝VVF 3芯（黒・白・赤）：ロと同じ構成（別撮影）
・ニ＝VVF 3芯（黒・白・赤）：ロと同じ構成（別撮影）
『心線数＝必要な回路の電線本数』。電灯1個＋スイッチ1個なら2芯、スイッチ2個（3路）なら3芯、という風に複線図を描いて本数を数えれば確実に選べます。
8. 鑑別ピックアップ：ケーブル種類を見分ける①
心線の被覆を剥いた断面写真でケーブル種類を見分ける問題。介在物の有無・心線数が決め手です。

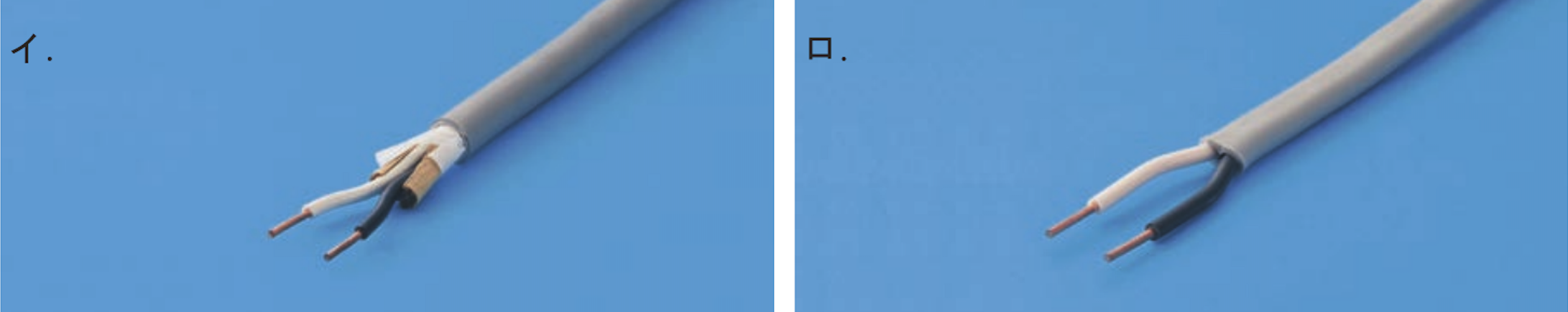

・イ＝VVR（丸形）：黒・白の2心の隙間に白い介在物（紙テープなど）が見えるのが特徴。全体の外観は丸い
・ロ＝VVF 2芯（平形）：黒・白2心がぴったり並ぶ。介在物なし＝VVFの見分けポイント
『丸い＋介在物アリ＝VVR／平たい＋介在物ナシ＝VVF』。ハ・ニは次のセクション参照。
9. 鑑別ピックアップ：ケーブル種類を見分ける②
前セクションの続き。ハ・ニの選択肢。

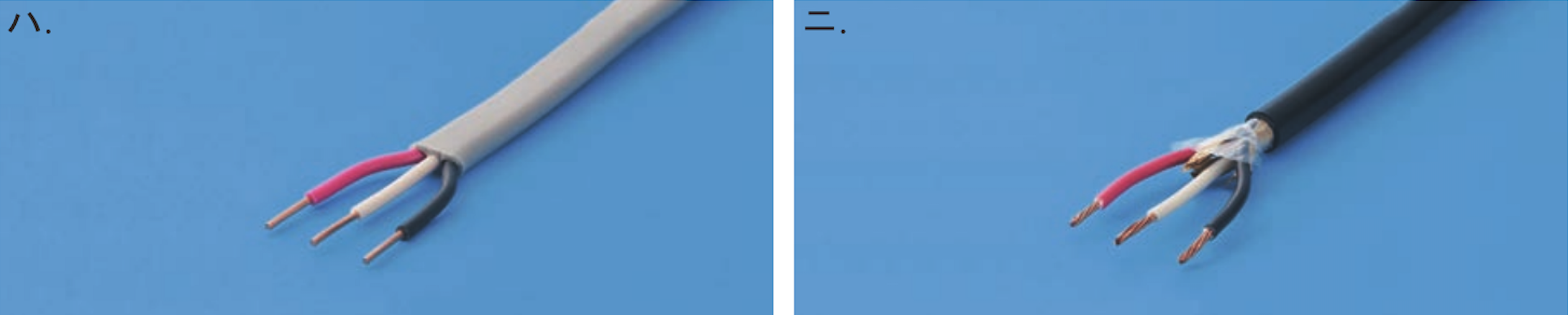

・ハ＝VVF 3芯（黒・白・赤）：平形の灰色シース、3心の単線。単相3線式・3路スイッチ・三相動力に使う
・ニ＝CVT（トリプレックス）またはCVT3心：黒いシース（架橋ポリエチレン絶縁＋ビニルシース）で3心がそれぞれ独立した絶縁体に包まれている。許容温度90℃で電力幹線によく使う
『灰色シース＝ビニル系（VVF/VVR）／黒シース＝CV/CVT（架橋ポリ）』。色で大別できます。
10. 現場のひとこと
電線・ケーブルの記号は、現場で毎日口にする“言葉”です。
屋内配線の主役は VVF（通称Fケーブル、平形）。「2.0の3芯」のように、太さ×芯数で会話します。丸いところに通すなら VVR、機器の接続にはより線の CV——用途で選び分けるのが基本動作。
屋外用 OW を屋内に使う、引込専用 DV を別用途に使う、といった“用途違い”は施工不良。試験で問われる『OWは屋外専用／DVは引込専用』は、そのまま現場のNG集です。
許容温度（60→75→90→250℃）も、発熱する場所にどのケーブルを選ぶかの判断に直結します。記号の暗記は“材料選定の語彙”だと思うと一気に身につきます。
POINT
11. ここだけは覚える
・絶縁電線(IV)はむき出し不可／ケーブル(VVF)はそのまま施工可
・最頻出は VVF（平形）。丸形は VVR
・OW＝屋外用（屋内不可）、DV＝引込専用
・許容温度：IV/VVF 60＜EM-EEF 75＜CV 90＜MI 250
次は確認問題です。
