第25章 工具・測定器
鑑別問題の定番。圧着工具の色、各工具の用途、測定器が何を測るか——写真と用途を結びつけます。
1. リングスリーブ用圧着工具（最頻出）
電線をリングスリーブでつなぐとき使う専用工具。見分けるポイントは『柄が黄色』。
圧着すると○（極小）・小・中・大の刻印が付き、これで正しいスリーブで圧着したか確認できます。
重要：プライヤやペンチで代用してはいけません。必ず専用の圧着工具を使う、が試験の定番。（裸圧着端子用は柄が赤、と区別）
2. 加工工具の用途
・パイプベンダ：金属管を曲げる
・ノックアウトパンチャ：金属板（ボックス）に穴をあける
・リーマ：管を切った後、内側のバリを取る
・ねじ切り器（オスタ型）：金属管にねじを切る
・ワイヤストリッパ：電線の被覆をむく
・ホルソ：金属に円い穴をあける

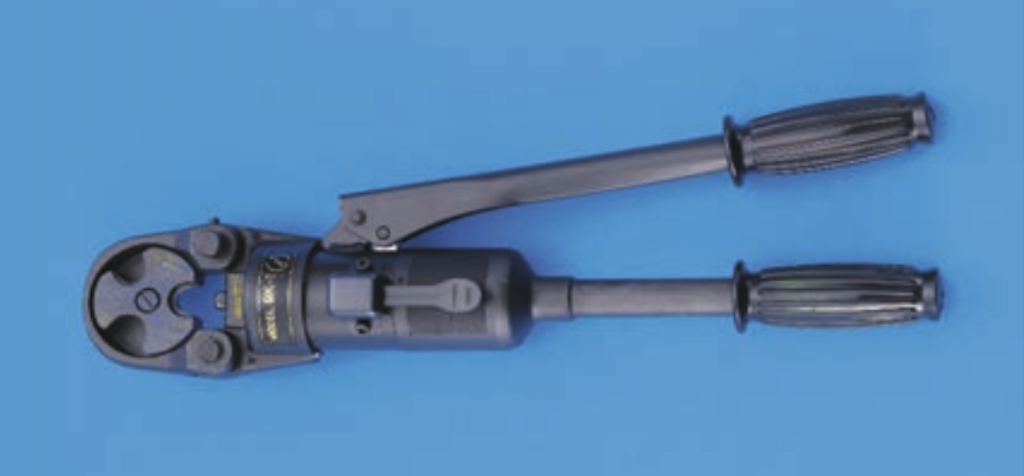

・手動油圧式圧着器：写真のように2本の長いハンドルで油圧をかけ、太い電線や圧着端子を強力に圧着する。リングスリーブ用（黄色柄）とは別物で、太径用
『何をする道具か』を一問一答で覚えると鑑別問題に強くなります。
3. 測定器は何を測る？
・回路計（テスタ）：電圧・抵抗・導通
・絶縁抵抗計（メガー）：絶縁抵抗
・接地抵抗計（アーステスタ）：接地抵抗
・クランプメータ：回路を切らずに電流を測定。漏れ電流も測れる
・検電器：充電（電気が来ているか）の確認
計器の動作原理も頻出：
『可動コイル形＝直流、可動鉄片形＝交流』。
4. 残りの定番工具 ― 通す・張る・樹脂管
鑑別で出る工具を、最後に取りこぼしなく。
・呼び線挿入器（通線器）：電線管に電線を通すための『呼び線』

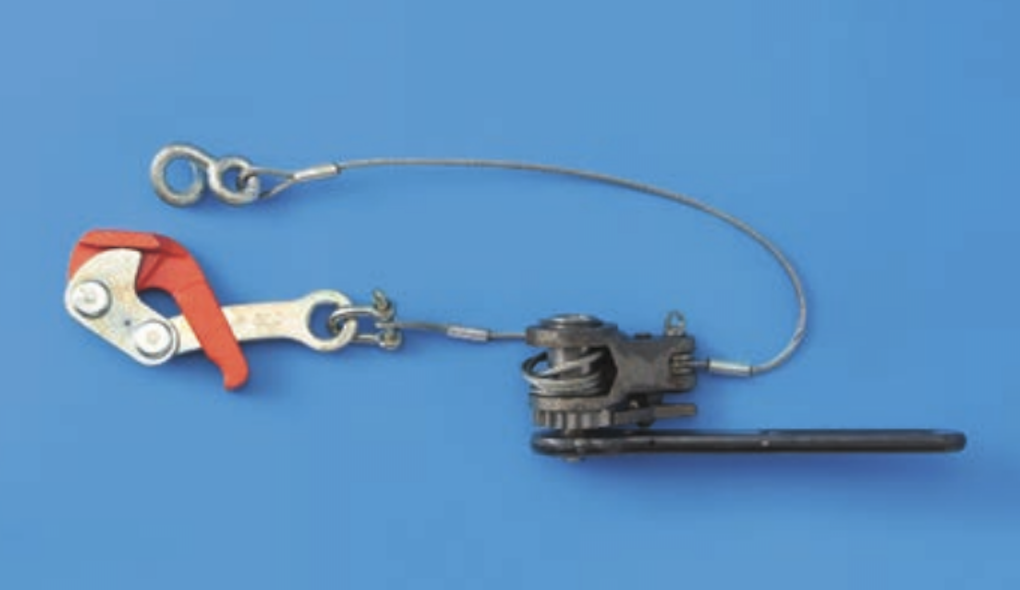

・張線器（シメラー）：写真のように赤いハンドルのクランプ＋ワイヤー＋ラチェット機構で構成。架空電線をピンと張ったり、たるみを調整する
・トーチランプ：合成樹脂管(VE)を加熱して曲げる
・面取り器：VE管の切り口をなめらかにする
・ウォータポンププライヤ：ロックナットなどの締付け
『通す＝呼び線挿入器／張る＝張線器／樹脂管を曲げる＝トーチランプ』。用途とセットなら写真でも一発で選べます。

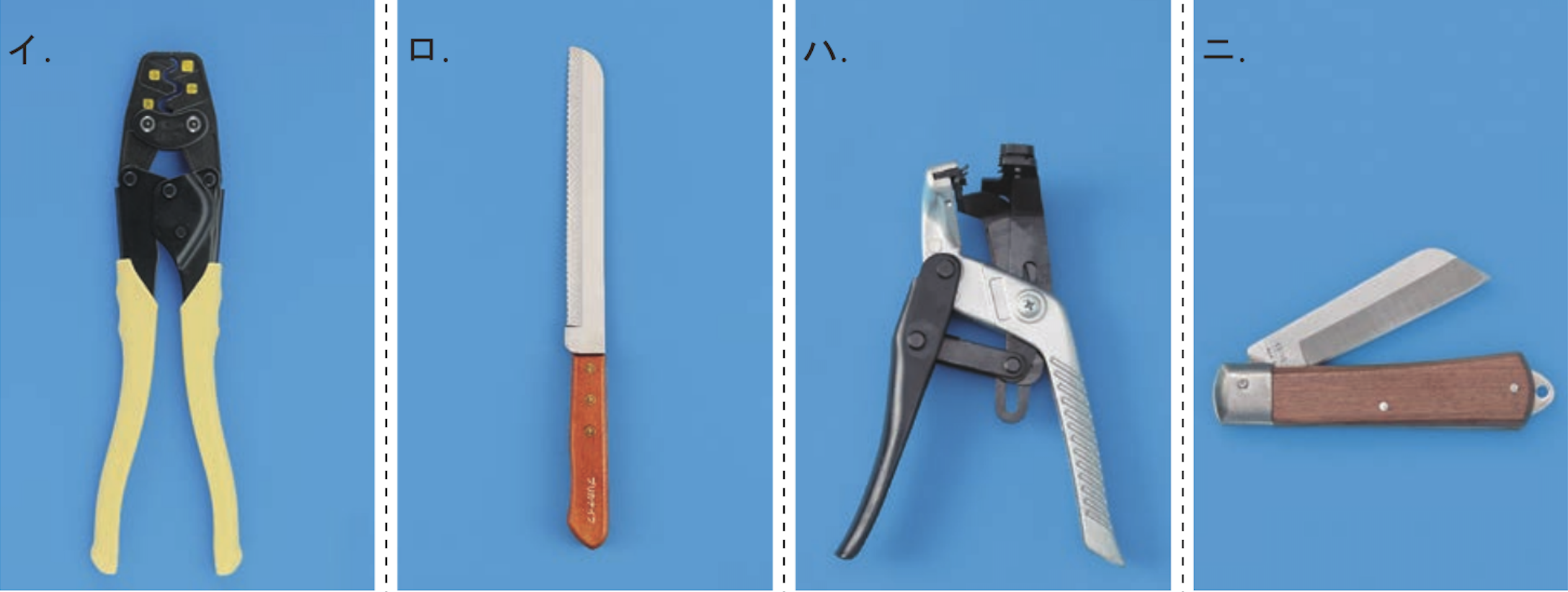

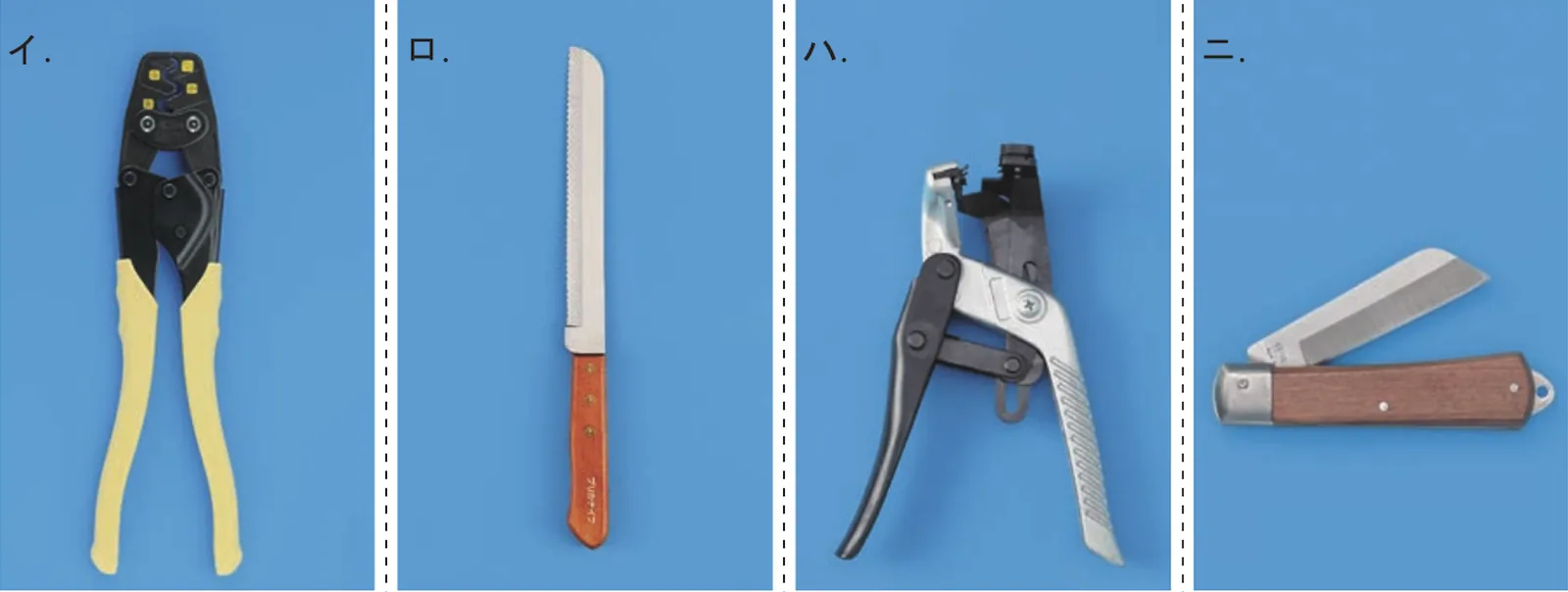

5. 鑑別ピックアップ：使わない工具を見つける
配線図問題の最後に出る『この工事で使わない工具は？』の鑑別。工事に使う管種・ケーブル種と工具を照合します。
・イ＝リングスリーブ用圧着工具（柄が黄色）：電線接続の必須工具
・ロ＝合成樹脂管用カッタ（塩ビカッタ）：VE管（硬質塩化ビニル電線管）の切断専用。2階部分でVE管が使われていない場合は出番なし＝この問題の正解（使わない）
・ハ＝Fケーブル用ストリッパ：VVFケーブルの外装・絶縁被覆を剥く専用工具
・ニ＝電工ナイフ：VVFやIV線の被覆除去・切断など汎用
『管種・ケーブル種に合わない工具＝使われない』。工事の内容（VVF屋内配線かVE管工事か）を読み取って判定します。

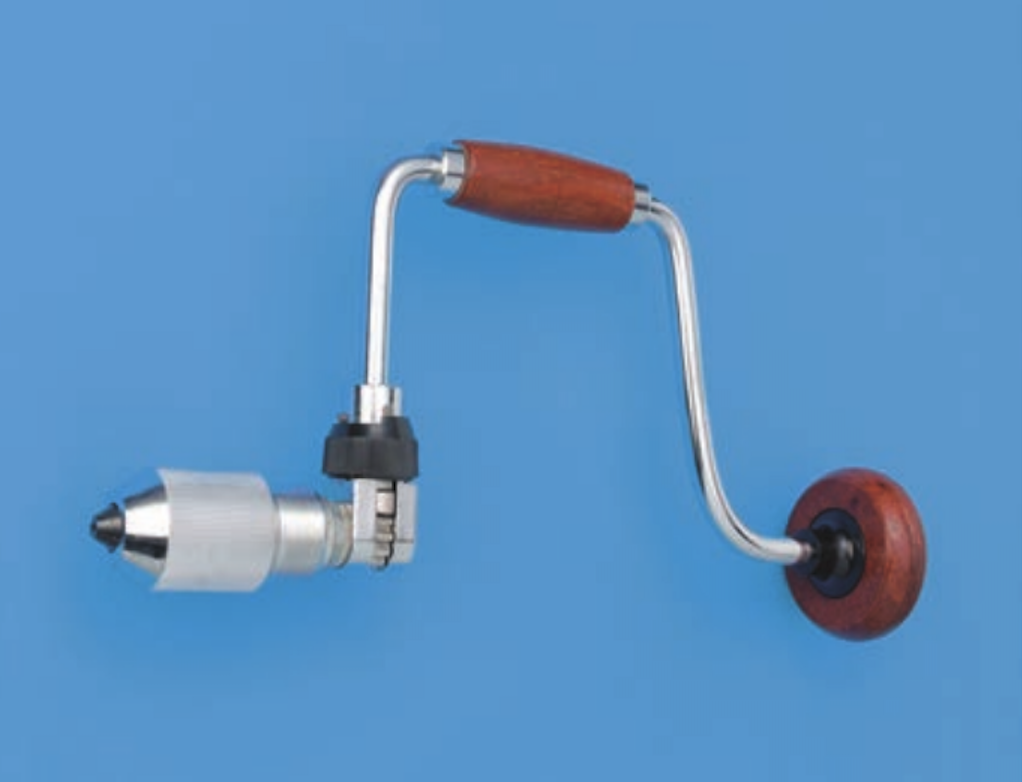

6. 鑑別ピックアップ：手回しドリル（弓ぎり）
電動ドリルが普及する前から使われる手回しドリル（弓ぎり）。今でも狭い場所・電源がない現場で活躍します。
見た目の特徴：
・U字（弓形）のフレーム
・上部の赤い木製ハンドルを回して刃を回転
・下部にチャック（刃をくわえる部分）
用途：リーマと組み合わせて、金属管の面取り（管端のバリ取り）に用いる。リーマ（管内側を削る刃）をチャックにくわえて、弓ぎりを回転させると、切断した管端の鋭いバリが除去され、電線の被覆を傷めない安全な切り口になります。
『弓ぎり＋リーマ＝金属管の面取り』が頻出パターン。ホルソ・羽根ぎりなどとの組合せ（穴あけ用途）と混同しないように注意。

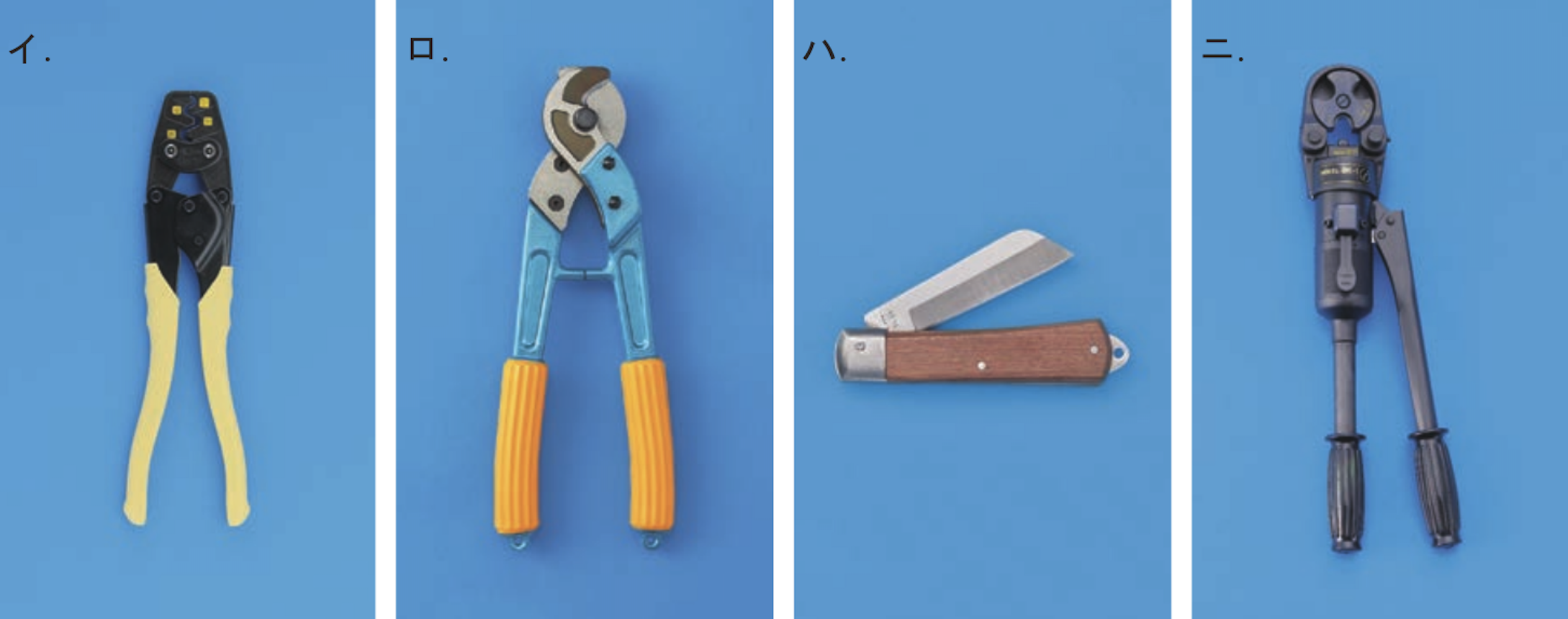

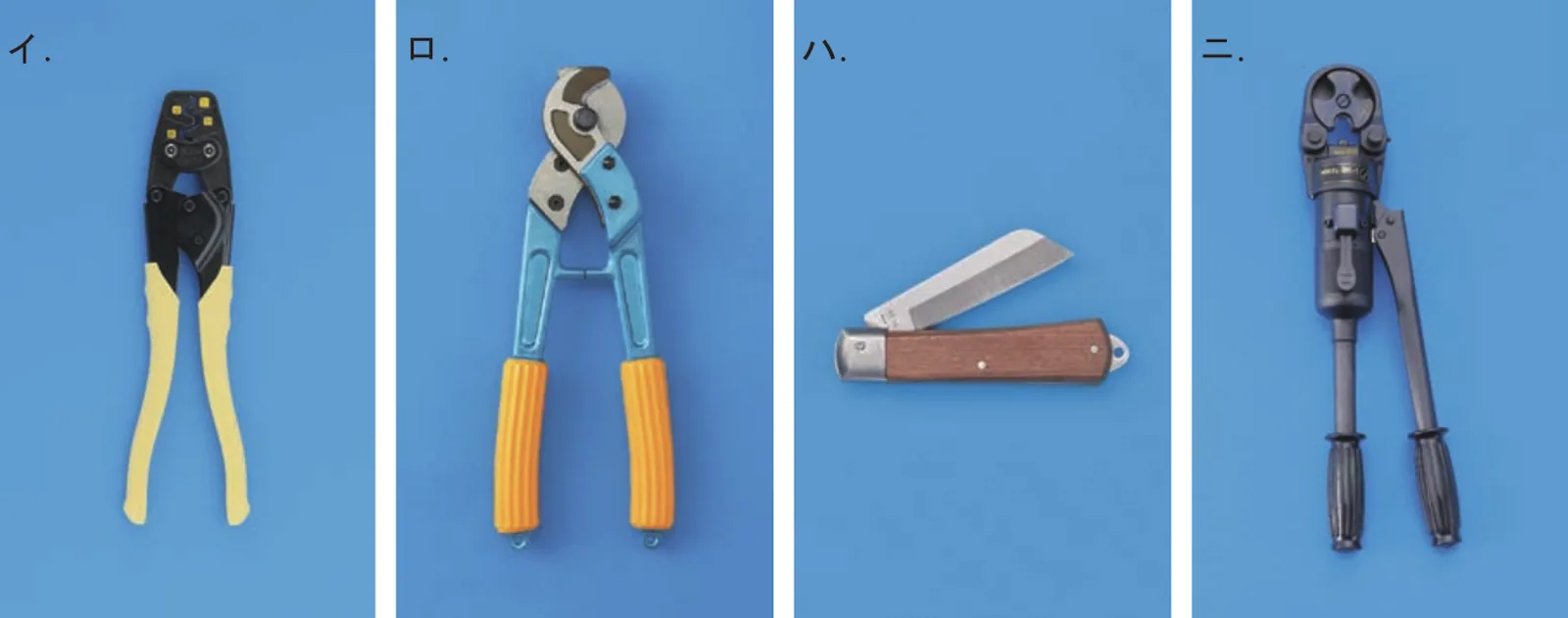

7. 鑑別ピックアップ：太径ケーブル接続の工具
ボックスに引き込まれた電線がIV14・CV14-3C（断面積14mm²）の太い電線の場合、リングスリーブは使えないという問題。
・イ＝リングスリーブ用圧着工具（柄が黄色）：リングスリーブは8mm²までの細い電線用。14mm²の太い電線には使えない＝この問題の正解（使わない）
・ロ＝ケーブルカッター：ケーブルや電線を切断（接続前の長さ調整に必須）
・ハ＝電工ナイフ（木柄折りたたみ）：VVF・IV線の被覆をむく
・ニ＝手動油圧式圧着器：太い電線を圧着端子に圧着する太径用工具。14mm²の接続には必要
『リングスリーブ＝8mm²まで／それ以上の太径は手動油圧式圧着器＋圧着端子』。電線の太さで工具を選ぶのが鉄則です。

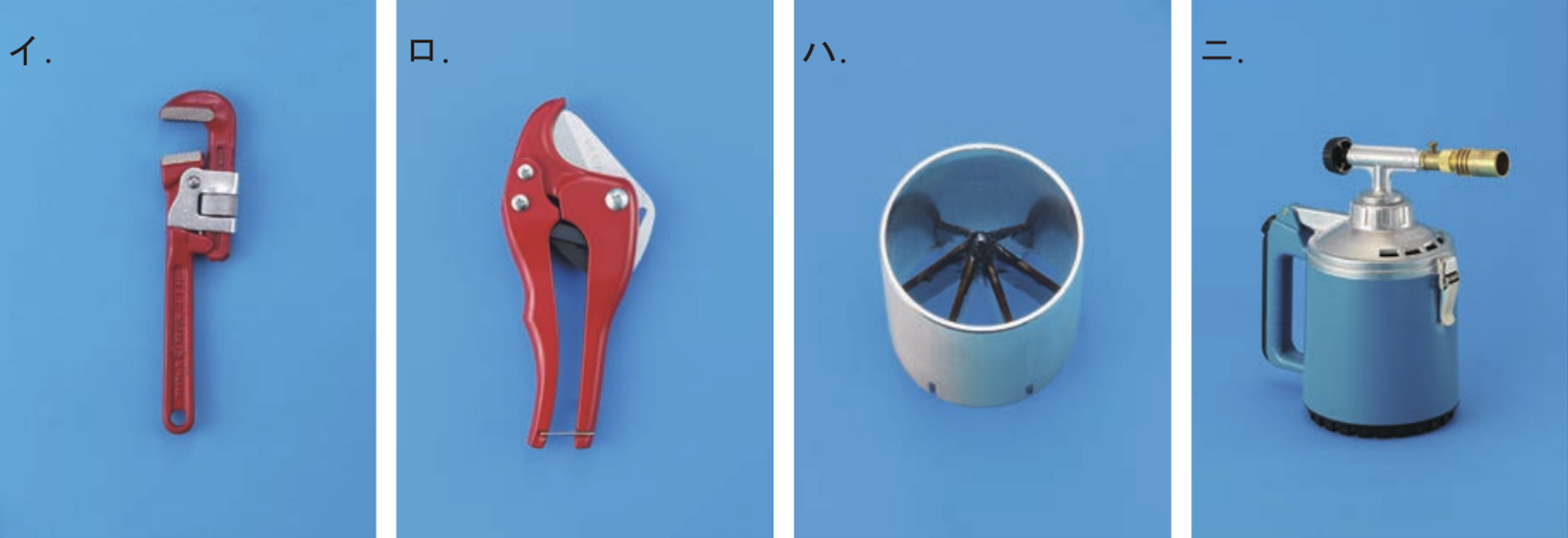

8. 鑑別ピックアップ：VE管工事の工具
VE管（硬質塩化ビニル電線管）の加工に使う標準セットを覚える。使わないもの＝配管工の道具＝パイプレンチ。
・イ＝パイプレンチ：金属管同士のねじ込み接続を強く回す配管工の工具。VE管工事には不要＝この問題の正解（使わない）
・ロ＝合成樹脂管用カッタ：VE管を適切な長さに切断する専用工具。赤い握り
・ハ＝面取器：VE管の切断面の外周と内周を軽く削って面取り。白い円錐内側にスポーク状の刃
・ニ＝トーチランプ：VE管を加熱して曲げやすくする。青いタンク＋バーナー
VE管工事の3点セット＝カッタ（切る）＋面取器（バリ取る）＋トーチランプ（加熱して曲げる）。金属管用のパイプレンチは出番なし。

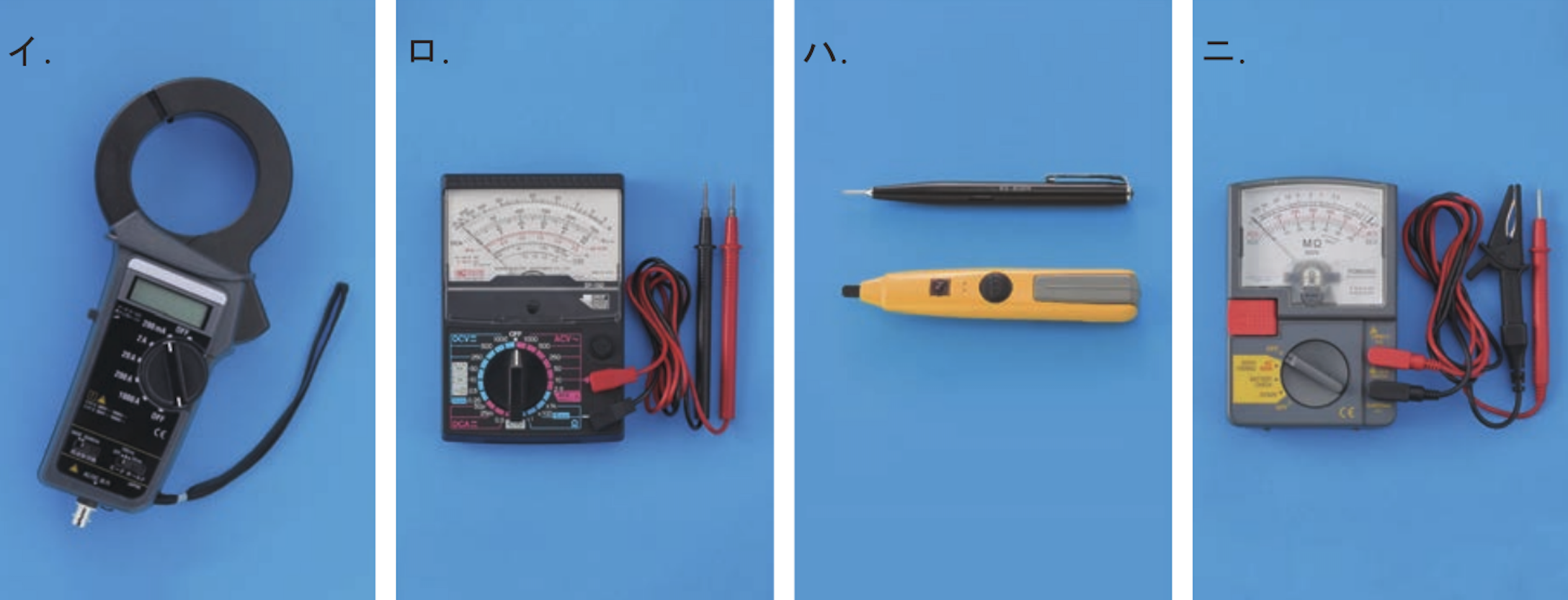

9. 鑑別ピックアップ：漏れ電流を測れる測定器
『漏れ電流測定＝クランプ形の漏れ電流計（クランプメータ）』。回路を切らずに測れるのが強みです。
・イ＝クランプメータ（クランプ形漏れ電流計）：大きな円形の開閉式コアが特徴。電線を挟むだけで電流・漏れ電流を測定＝この問題の正解
・ロ＝アナログテスタ（回路計）：電圧・抵抗・導通を測る万能選手。漏れ電流は測れない
・ハ＝検電器（ペン型）：黄色いペン型＝充電（電気が来ているか）の確認専用。電流値は測れない
・ニ＝メガー（絶縁抵抗計）：絶縁抵抗を測定。漏れ電流とは別物
『円形コアで電線を挟む＝クランプメータ／ペン型＝検電器／大きなダイヤル＝メガー』。形のクセを覚えれば一発で見分けられます。
10. 現場のひとこと
工具と測定器は、ビルメンの“手の延長”です。鑑別（写真で答える）が多いのは、現場で必ず手に取るから。
測定器は『何を測るか』とセットで体に入れる：
・テスタ → 電圧・抵抗・導通（まず使う万能選手）
・メガー → 絶縁抵抗（停電させて測る）
・アーステスタ → 接地抵抗
・クランプメータ → 線を挟むだけで電流／漏れ電流（活線のまま測れるのが強み）
・検電器 → “電気が来てるか”の確認。作業前の安全確認で命を守る道具
リングスリーブ用圧着工具（柄が黄色・刻印が出る）は毎年のように鑑別で出る最頻出。『この道具で何をするか』を一問一答にしておくと、写真を見た瞬間に答えが出ます。
POINT
11. ここだけは覚える
・リングスリーブ用圧着工具＝柄が黄色（最頻出）
・圧着はプライヤ不可、必ず専用工具
・パイプベンダ＝管曲げ／リーマ＝バリ取り
・クランプメータ＝回路を切らず電流測定
・可動コイル形＝直流、可動鉄片形＝交流
次は確認問題。第3部の総仕上げです。
