第43章 リングスリーブの選定
心線の太さと本数からスリーブの大きさと刻印を選ぶ。配線図問題の頻出計算です。
1. スリーブの大きさと刻印
リングスリーブには小・中・大の3種、圧着の刻印は○（極小）・小・中・大があります。
選び方は『接続する電線の断面積の合計』で決まります。合計が大きいほど大きいスリーブ・刻印になります。第26章で学んだ接続が、ここでは計算問題として出ます。
2. 断面積の換算と判定
電線の太さを断面積に換算します。
・1.6mm → 2mm²
・2.0mm → 3.5mm²
接続する電線すべての断面積を合計し、
・8mm²以下 → 小スリーブ
・8mm²超〜14mm²未満 → 中スリーブ
・14mm²以上 → 大スリーブ
まず本数×換算値を足し算、次に表で大きさを判定、の2ステップ。
3. 最頻出の引っかけ
一番狙われるのが——
==『1.6mm × 2本だけ』のとき
→ スリーブは『小』だが、刻印は『○（極小）』==
スリーブの大きさと刻印が一致しない唯一のパターン。『1.6mm2本＝小スリーブ・刻印○』は丸暗記しておくと確実に1点取れます。
4. 過去問頻出パターン3つ
実際の過去問では、本数の組合せが3つのパターンに集約されます。これだけ覚えれば、ほぼ全パターンに対応できます。
①1.6mm × 2本
→ 小スリーブ・刻印『○』（極小）
【最頻出】唯一の例外パターン。丸暗記必須。
②1.6mm × 3〜4本／1.6mm 1本 + 2.0mm 1本
→ 小スリーブ・刻印『小』
断面積合計が4mm²〜5.5mm²の範囲。
③2.0mm × 2本／1.6mm × 5〜6本／1.6mm × 2本 + 2.0mm × 1〜2本
→ 中スリーブ・刻印『中』
断面積合計が7mm²〜10mm²の範囲。
過去問の選択肢の8割はこの3パターンの組合せ。『○』刻印が出るのは1.6mm×2本だけ、と最も特殊なケースを基準に他を覚えるのが楽です。
5. 鑑別ピックアップ：圧着結果の刻印と個数
ボックス内の接続点に応じてスリーブと刻印を選定する問題。接続点ごとに本数を数え、刻印を決めるのが定石。

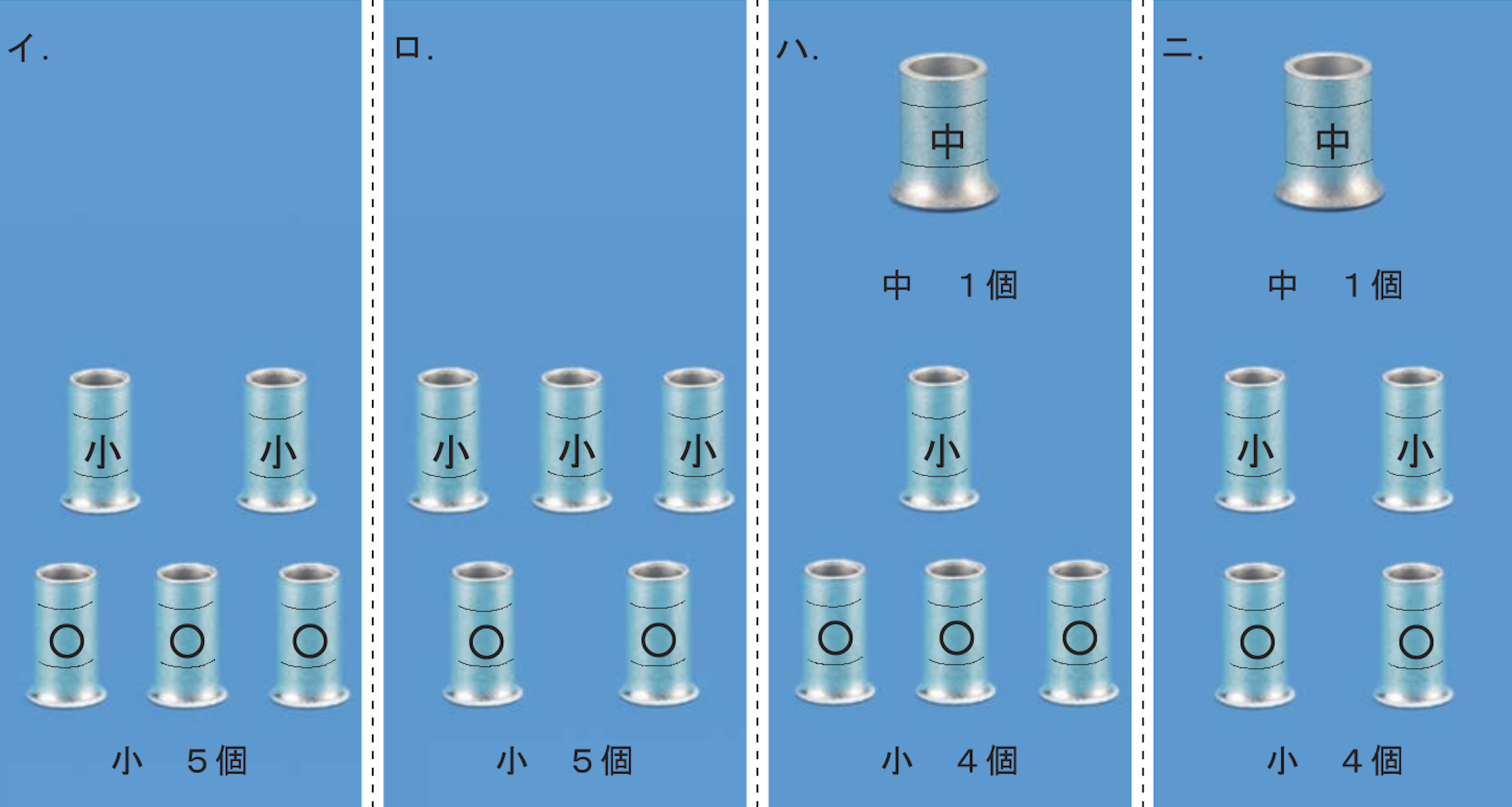

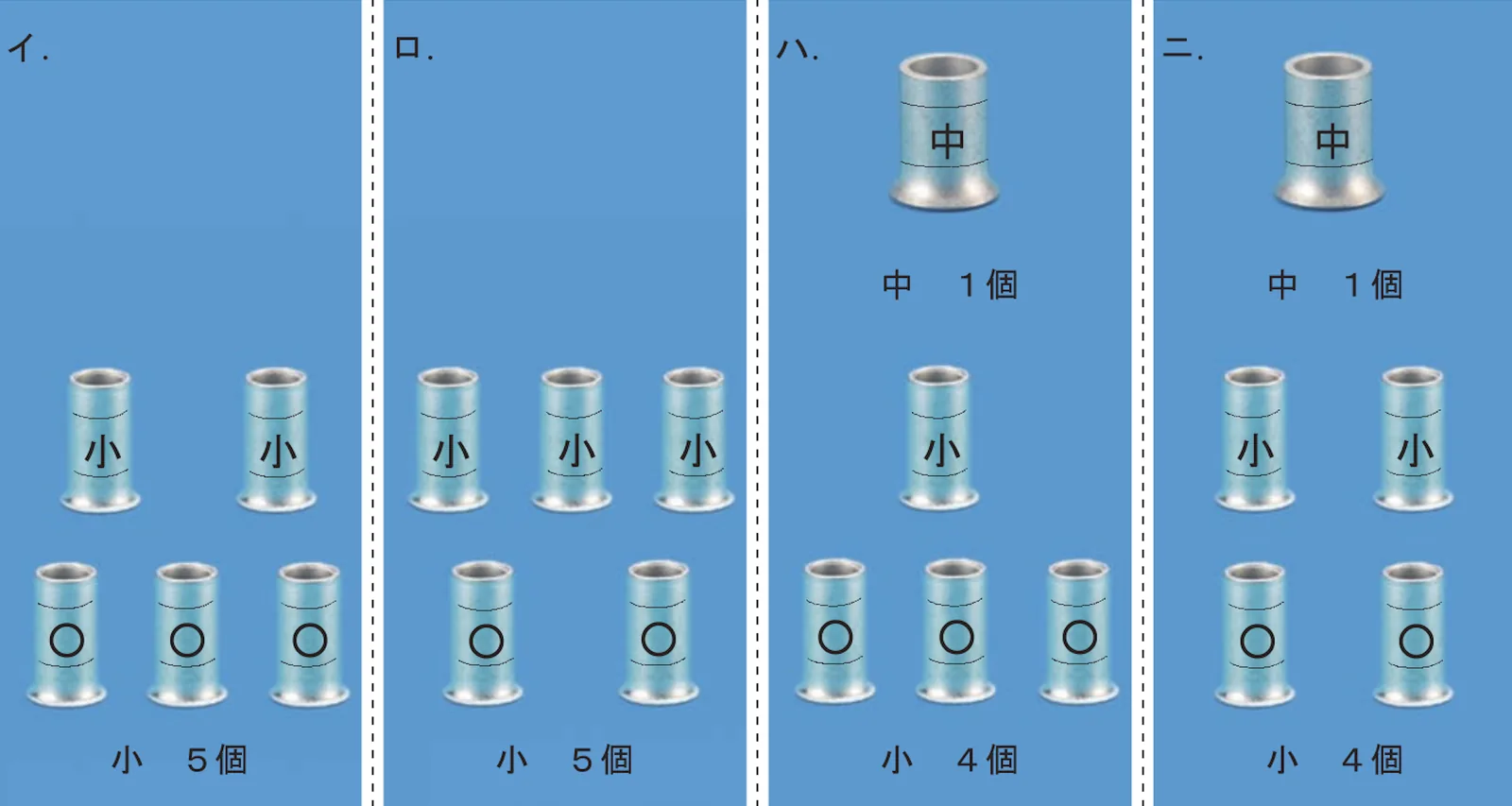

問題のボックス内：
・2本接続が3箇所 → 刻印『○』3個（1.6mm×2本は刻印○）
・3本接続が1箇所 → 刻印『小』1個
・4本接続が1箇所 → 刻印『小』1個
→ 合計：小スリーブ5個、刻印は『○』3個＋『小』2個
選択肢の見方（正解はイ）：
・イ＝小5個・刻印○3個＋小2個＝この問題の正解
・ロ・ハ・ニ＝個数や刻印の組合せが異なる
『1.6mm×2本＝刻印○、それ以外（3本以上）＝刻印小』。接続点ごとに刻印を計算するのが手順。
6. 鑑別ピックアップ：最少個数と中スリーブ
ボックス内に4本以上の接続点がある場合、中スリーブが必要になります。

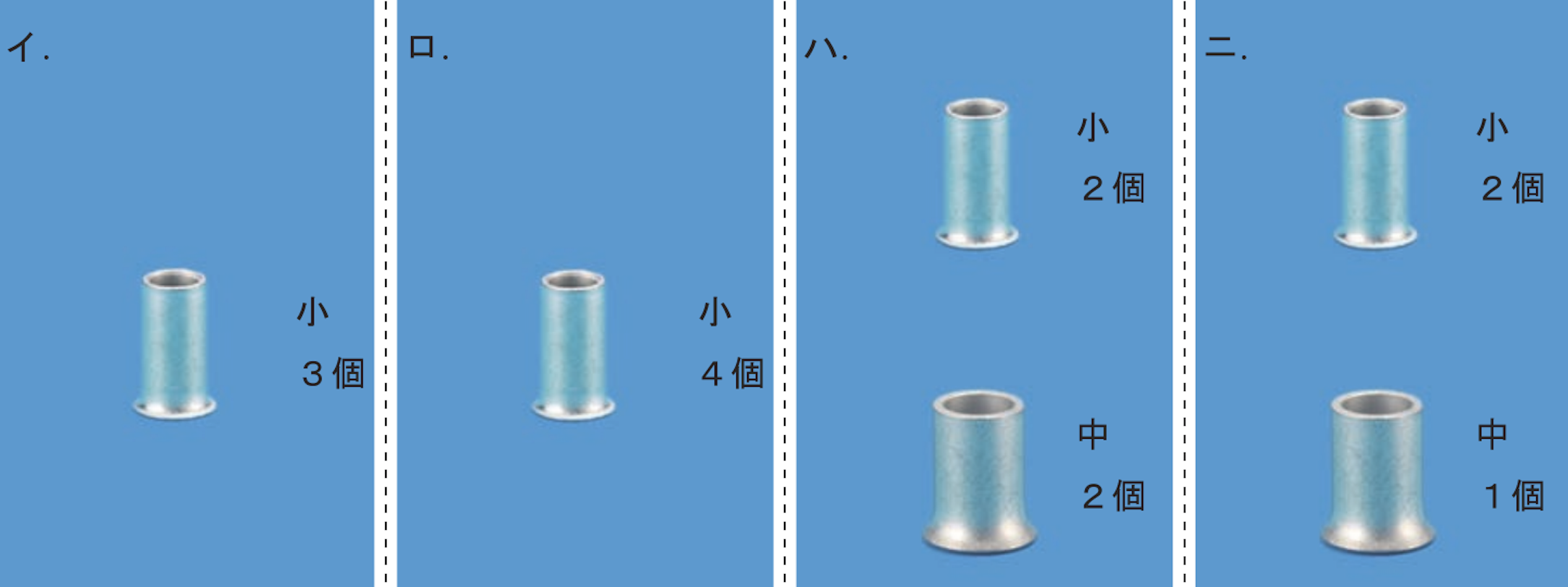

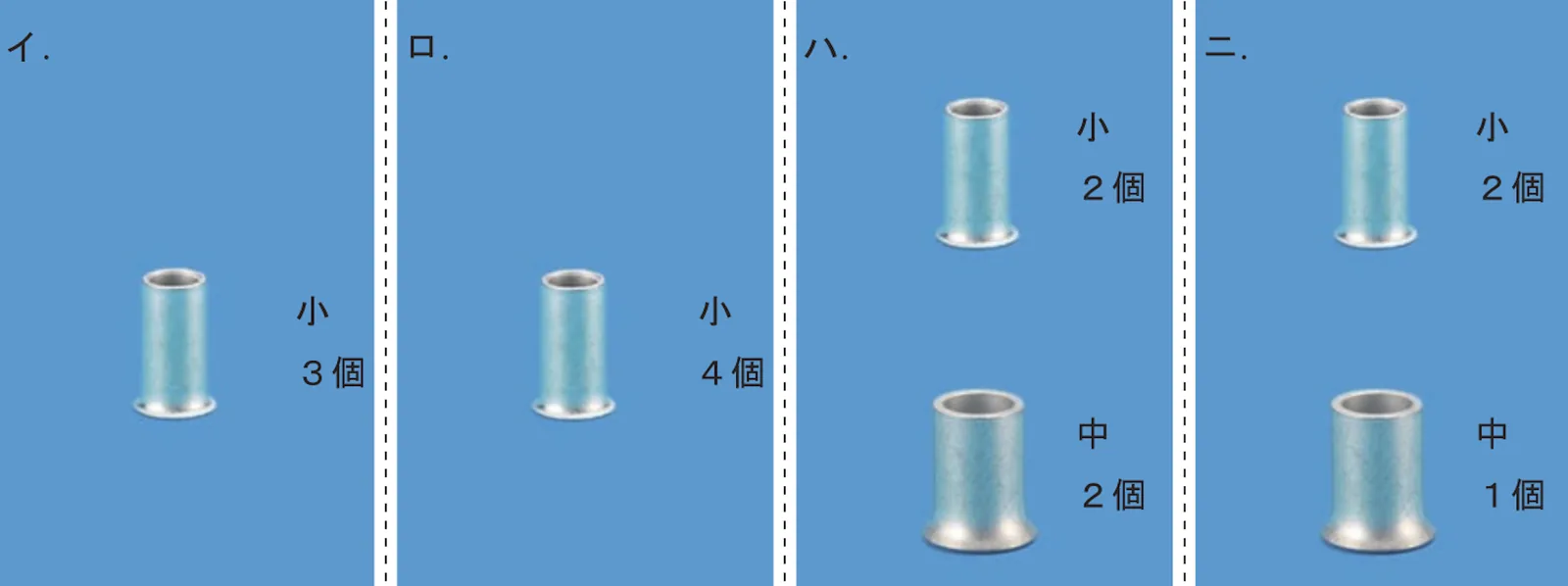

問題のボックス内：
・2本接続が1箇所 → 小スリーブ＋刻印○
・4本接続が1箇所 → 小スリーブ＋刻印小
・5本接続が1箇所 → 中スリーブ＋刻印中
→ 合計：小スリーブ2個（刻印○1個＋小1個）＋中スリーブ1個
選択肢の見方（正解はニ）：
・ニ＝小2個（刻印○1個＋小1個）＋中1個＝この問題の正解
『接続本数の合計＞4本以上＝中スリーブ』。1.6mm×2本のみ＝刻印○の例外を忘れずに。
7. 鑑別ピックアップ：スリーブ単体の大きさ判別

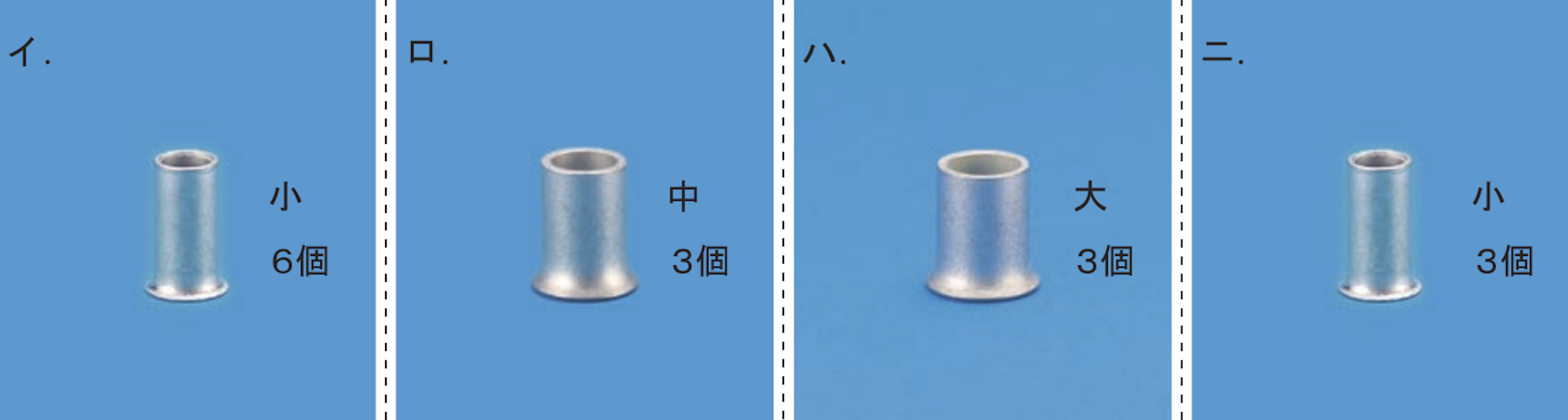

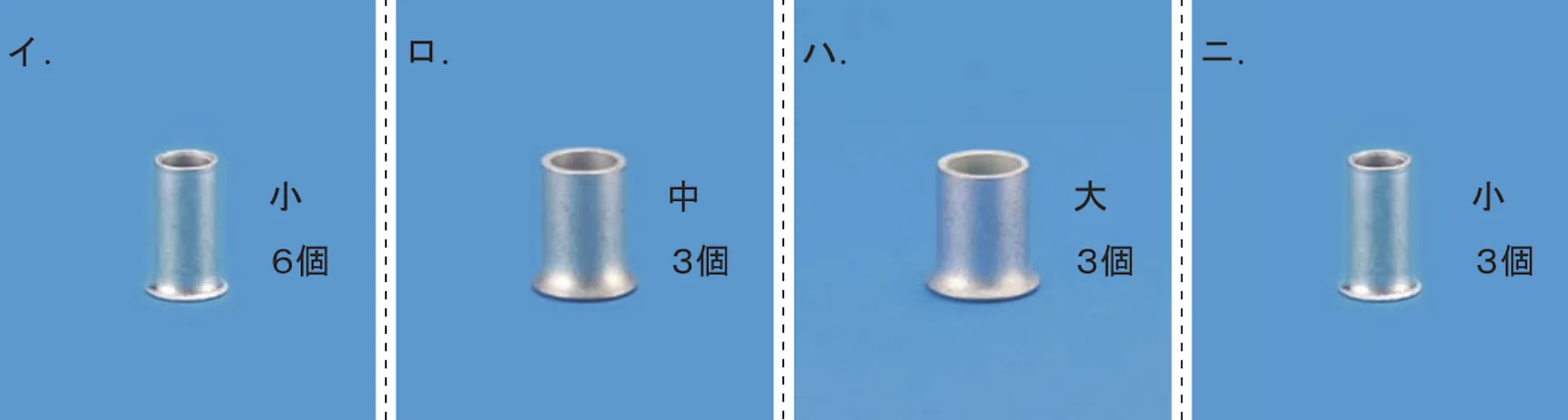

スリーブ単体の写真から大きさ（小・中・大）を見分ける問題。サイズの違いは目で見ても分かります。
・イ＝小 6個：一番細く短いスリーブ
・ロ＝中 3個：小より一回り太い・長い
・ハ＝大 3個：3種類で最も太く長い
・ニ＝小 3個（個数違い）：イと同じ大きさ
『小はずんぐり、中は中くらい、大は明らかに大きい』。サイズ感は実物に触れて体感するのが一番です。
8. 鑑別ピックアップ：単体スリーブ別パターン

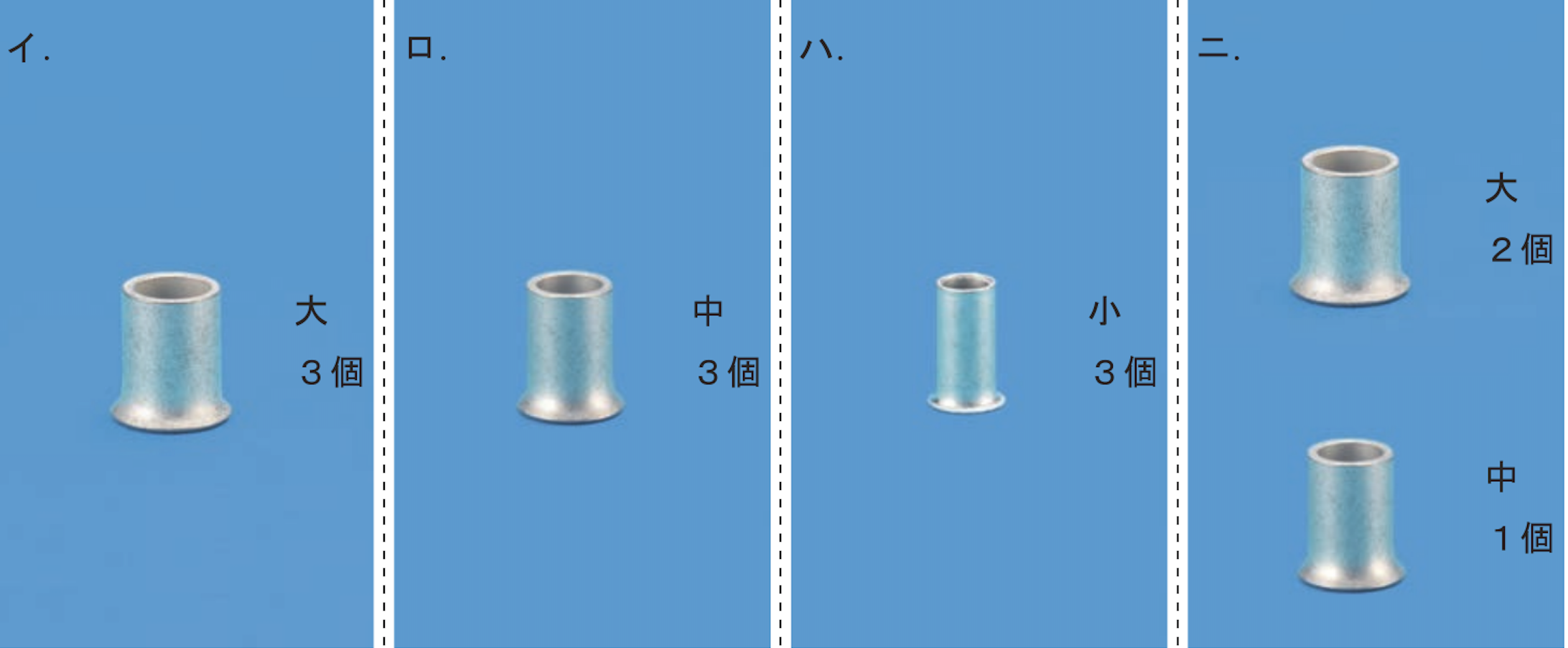

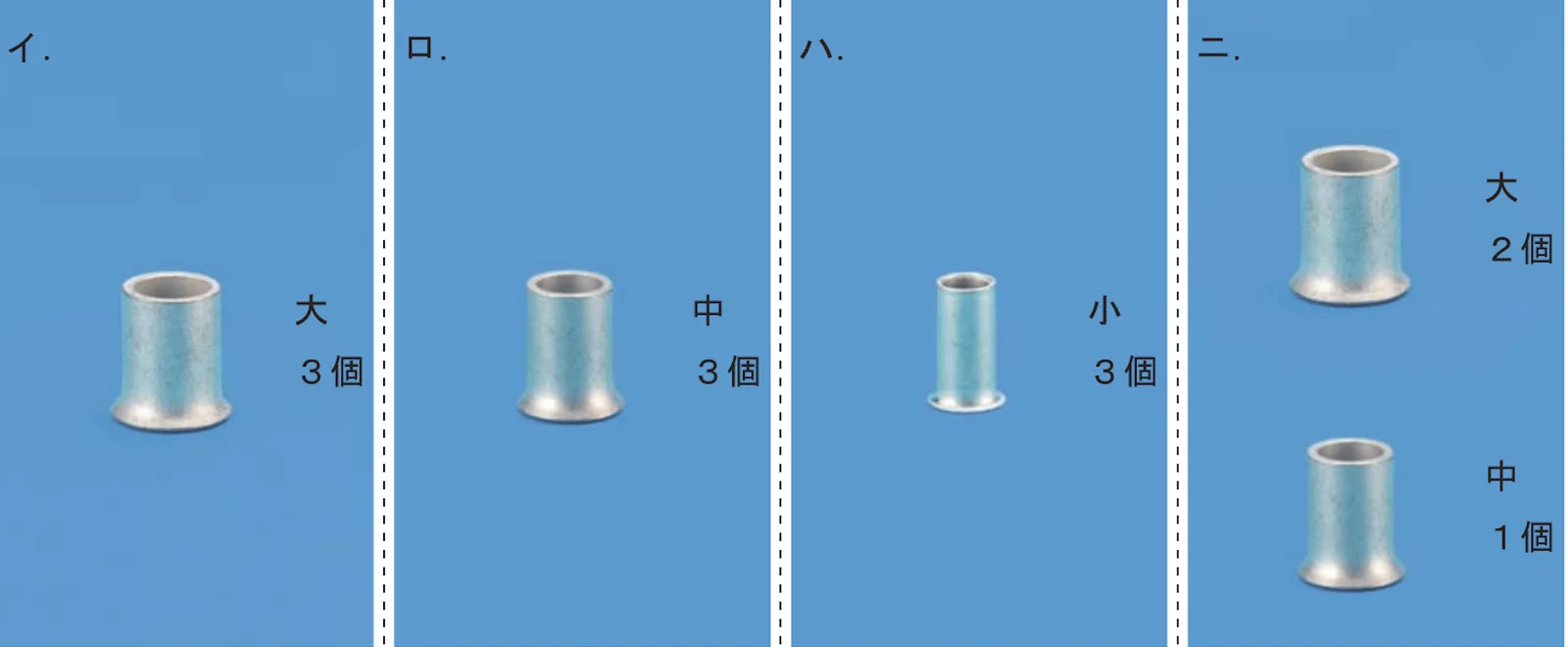

別年度のスリーブ単体鑑別。単独大きさ問題と組合せ問題が混在します。
・イ＝大 3個：最も大きいスリーブ
・ロ＝中 3個：中サイズ
・ハ＝小 3個：最も小さいスリーブ
・ニ＝大2個＋中1個（組合せ）：合計断面積から複数サイズを使うパターン
問題文の『接続する電線の太さと本数』を断面積換算して合計、それから表で判定します。接続箇所が複数あれば、それぞれ別判定。
9. 現場のひとこと
リングスリーブの選定と圧着は、筆記でも技能でも“落とせない定番得点”です。
考え方は2ステップで固定：
① 接続する電線の断面積を合計する（本数×換算値）
② 表で小・中・大を判定
そして最頻出の引っかけ『1.6mm×2本 → スリーブは小、刻印は○（極小）』。大きさと刻印が唯一ズレるパターンなので、ここは理屈抜きで丸暗記が得策。
現場では、刻印を見れば“正しく圧着したか”が一発で分かります。技能試験でも刻印違いは欠陥。黄色柄の専用圧着工具（第25章）とセットで、『正しいサイズ・正しい刻印』が接続品質の証。毎年出るのは、それだけ施工の要だからです。
POINT
10. ここだけは覚える
・換算：1.6mm=2mm²、2.0mm=3.5mm²
・合計8mm²以下＝小、〜14mm²未満＝中、14mm²以上＝大
・1.6mm×2本＝小スリーブ・刻印『○』（最頻出）
・1.6mm×3〜4本／混合(1.6+2.0)＝刻印『小』
・2.0mm×2本／1.6mm×5本以上＝刻印『中』
次は確認問題です。
