第54章 リングスリーブ圧着（技能）
技能試験で最も欠陥が出やすい作業。刻印の選定と心線処理を、手順として確実にします。
1. 使うスリーブと工具
技能試験で使うリングスリーブは『小』『中』が中心（大はほぼ出ません）。
工具は柄が黄色のリングスリーブ用圧着工具（第25章）。ダイス（圧着部）を正しい刻印位置に合わせて握ります。
第43章の選定（断面積合計で小中大）がそのまま実技で問われます。
2. 刻印の選定（最重要）
刻印は ○（極小）・小・中。
最頻出の引っかけ：
『1.6mm × 2本だけ → スリーブ“小”・刻印“○”』
スリーブの大きさと刻印が一致しない唯一のパターン。それ以外は断面積合計で小→中を選び、刻印も同じ名称。刻印を間違えると即欠陥なので、複線図の段階で書き込んでおきます。
3. 心線処理と欠陥防止
・絶縁被覆を適切な長さで剥ぐ（被覆をスリーブに噛み込ませない）
・スリーブ端から心線が1〜2mm出る程度に処理（露出が大きすぎると欠陥）
・心線をスリーブの奥までしっかり挿入
・1回で確実に圧着（ダブル圧着は欠陥）
『被覆噛み込み・心線露出過大・挿入不足・ダブル圧着』が4大欠陥。1つでもあれば不合格です。
4. ここでつまずく：圧着作業の手順とミス防止
圧着は『一発勝負』。ミスると、やり直しはスリーブを切って捨てて新しいスリーブで再圧着という重大なロスです。手順を体に染み込ませる。
①被覆を約20mmむく（VVFストリッパー推奨・速い）
②心線をまっすぐ揃える（曲がってると差し込みづらい）
③スリーブを指で押さえて電線を奥まで挿入
被覆が0.5〜1mm程度スリーブに当たる位置
④圧着工具の正しいダイス位置で1回確実に圧着
工具のダイス：○ / 小 / 中 / 大 を選び間違えない
⑤心線をスリーブから2mm程度の長さで切断
長すぎは欠陥、短すぎは接触不良
最重要：ダイス位置の選択ミスが一番多い欠陥。『1.6mm×2本＝○のダイス』『1.6mm×3〜4本＝小』を圧着工具の柄を見て確実に選ぶ。
工具のダイスは黄色柄の専用品なら4つに分かれていて、大きい数字ほど大きいスリーブ用。本番で迷わないよう、練習で工具の握り感まで覚えます。

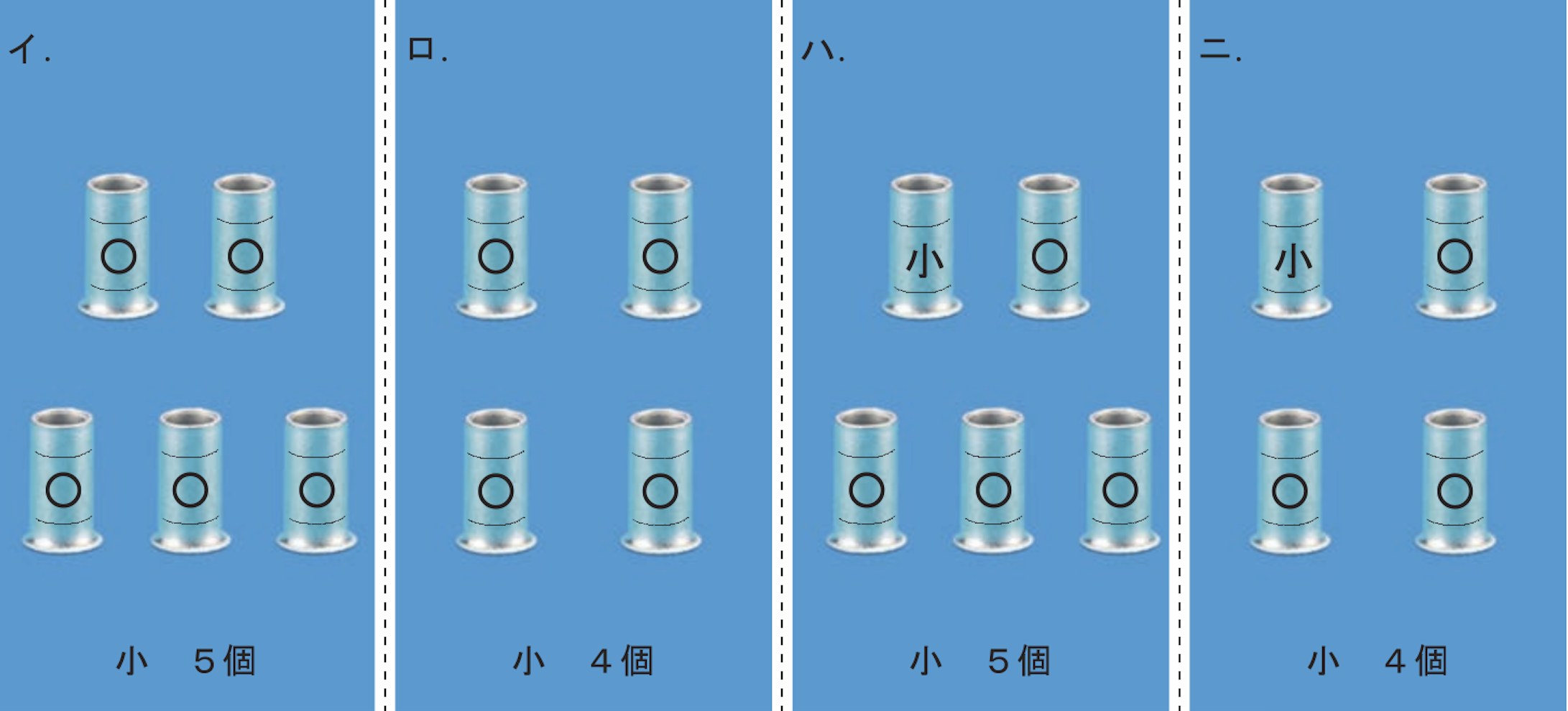

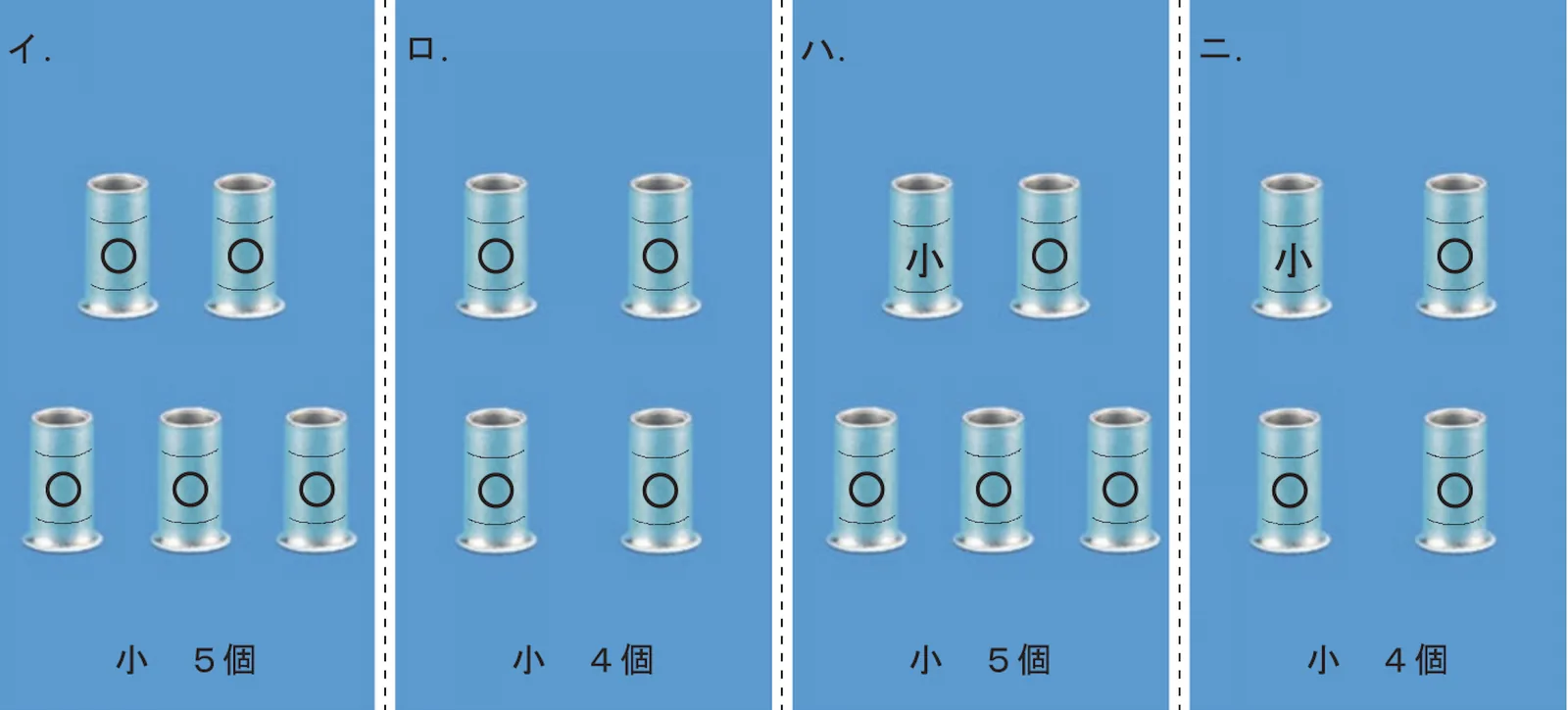

5. 鑑別ピックアップ：圧着接続後の刻印と個数
配線図で『すべて1.6mm』指定のとき、1.6mm×2本の接続箇所は刻印が『○』（極小）。5箇所あれば『○』5個になります。
選択肢の見分けポイント：
・イ＝小スリーブ5個・刻印『○』5個＝この問題の正解
・ロ＝小5個・刻印『小』5個（刻印が違う）
・ハ＝小4個・刻印『○』4個＋『中』1個（混合）
・ニ＝小4個・刻印『○』4個（個数が違う）
判定手順：
①複線図を描いて各接続点の電線本数を数える
②1.6mm×2本＝刻印『○』（極小）、それ以外の組合せ＝刻印『小』『中』『大』
③配線図の接続点数と個数を一致させる
『1.6mm×2本＝刻印○』が最大の引っかけ。小スリーブを使うけど刻印は『○』、というのが大きさと刻印がズレる唯一の例外パターンです。
6. 現場のひとこと
リングスリーブ圧着は、技能試験で“いちばん欠陥が出る作業”です。ここを制すれば合格がぐっと近づきます。
覚える核は2つ：
・刻印選定：1.6mm×2本＝小スリーブ・刻印○（大きさと刻印がズレる唯一の例外）。それ以外は断面積で小→中、刻印も同名
・4大欠陥：被覆噛み込み／心線露出過大／挿入不足／ダブル圧着
現場では、圧着が甘いと接触抵抗が増えて発熱・火災（第6章 I²R）。刻印は“正しく圧着した証”——だから1つのミスも許されません。
コツは『複線図の段階で刻印を書き込んでおく』。手を動かす前に決めておけば、本番で迷わず、黄色柄の専用工具で一発確実に決められます。
POINT
7. ここだけは覚える
・スリーブは小・中が中心、工具は黄色柄
・1.6mm×2本＝小スリーブ・刻印○（最頻出）
・被覆を噛み込ませない／心線露出は1〜2mm
・奥まで挿入し1回で圧着（ダブル圧着は欠陥）
・ダイス位置の選択ミスが最頻出欠陥
次は確認問題です。
