第21章 電線管工事の材料・付属品
ボックス類や接続金具など、電線管工事を支える脇役たち。名前と用途が結びつくと得点源になります。
1. ボックス類
電線の接続や器具取付に使う箱です。
・アウトレットボックス：電線の接続や照明器具の取付に使う代表的な箱
・スイッチボックス：スイッチ・コンセント取付用
・プルボックス：多数の電線を引き入れ・分岐する大きな箱
・ジョイントボックス：電線接続部を収める
電線の接続は必ずボックスの中で行う、というのが施工の基本です。
2. 管の接続材料
・カップリング：管と管をまっすぐつなぐ
・コネクタ：管とボックスをつなぐ
・ブッシング：管端で電線の被覆を保護
・ロックナット：管をボックスに固定
・ノーマルベンド：管を直角に曲げる既製品
・エントランスキャップ：垂直な引込口で雨水の浸入を防ぐ
『つなぐ・曲げる・保護する』で整理すると名前と役割が結びつきます。

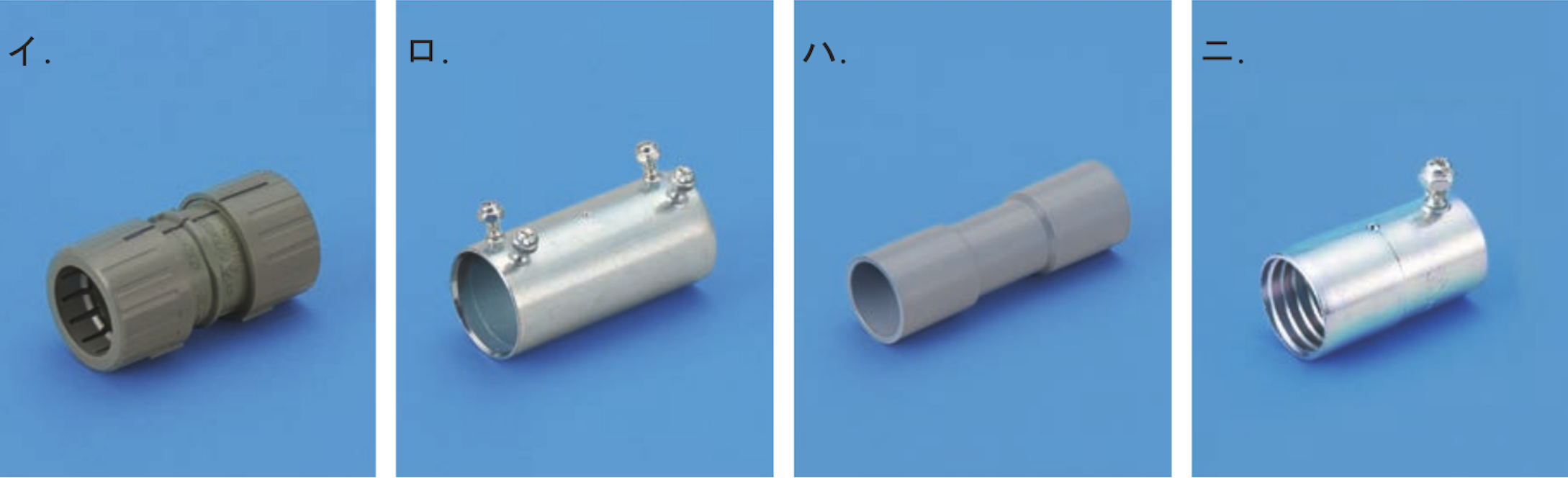

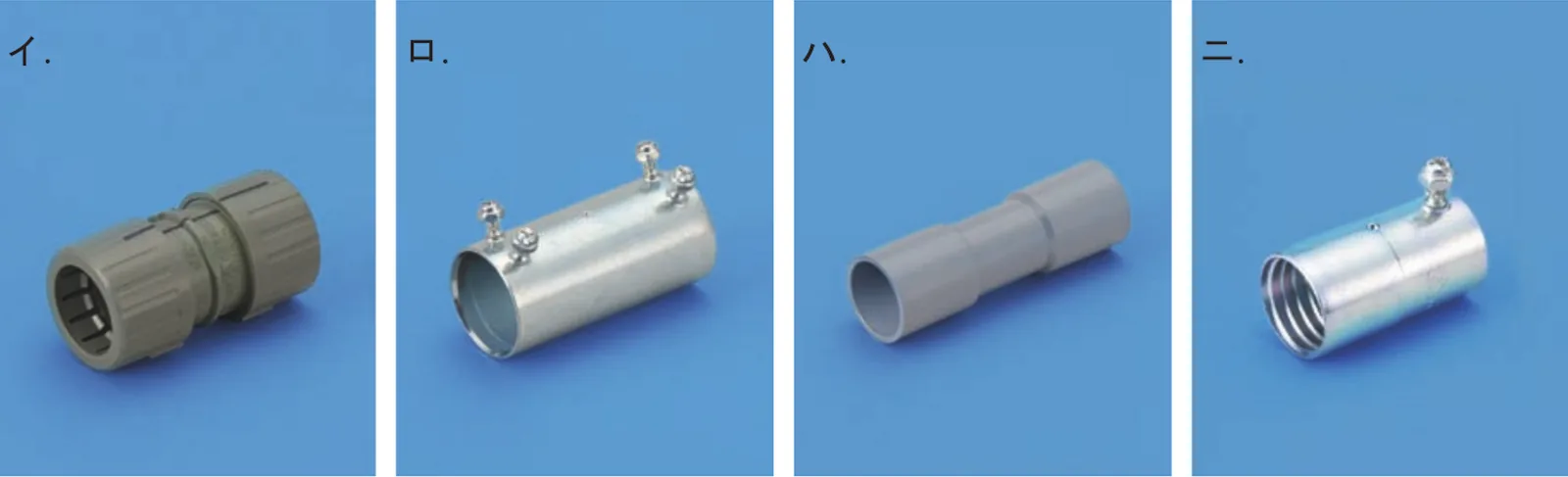

↓ 過去問に出てきた実物例（管接続材料4種・どれも『管と管』を接続するが対応管種が違う）：
・イ＝PF管用カップリング（合成樹脂可とう電線管 同士の接続）
・ロ＝ねじなしカップリング（ねじなし金属電線管(E管) 同士の接続）
・ハ＝TSカップリング（硬質塩化ビニル電線管(VE管) 同士の接続）
・ニ＝コンビネーションカップリング（ねじなし金属管と薄鋼電線管など異種管同士の接続）
この4種はどれもカップリング（管同士接続）で、違いは対応する管の種類。配線図の指定管種に合うものを選びます。
3. 絶縁ブッシングの役割
金属管の端はそのままだと切り口が鋭く、電線を引き込むときに被覆が傷つきます。
そこで管端に『絶縁ブッシング』を付けて電線の被覆を保護します。
『金属管の端＝絶縁ブッシングで電線保護』は鑑別問題（写真を見て答える）で頻出です。
4. 固定金具と、ねじなし管の付属品
接続金具のほかに『固定する／ねじなし管用』の部材も出ます。
・サドル：管を造営材（壁・天井）に固定する金具。2か所で留めるのが基本
・ステープル：VVFケーブルを留めるU字の釘。管ではなくケーブル用——ここが混同ポイント
・ねじなしボックスコネクタ：ねじなし電線管(E)用。締めると頭がちぎれる止めねじ＝適正な締め付けの印
『サドル＝管を壁に固定／ステープル＝ケーブルを固定』。この取り違えは鑑別の定番ひっかけです。
5. 引込口とつなぎ方の使い分け ― 鑑別の土台
引込口や曲げの部材も、写真で問われます（鑑別の土台）。
・エントランスキャップ：垂直の引込口。雨水が入りにくい形
・ターミナルキャップ：水平の引込口にも使える

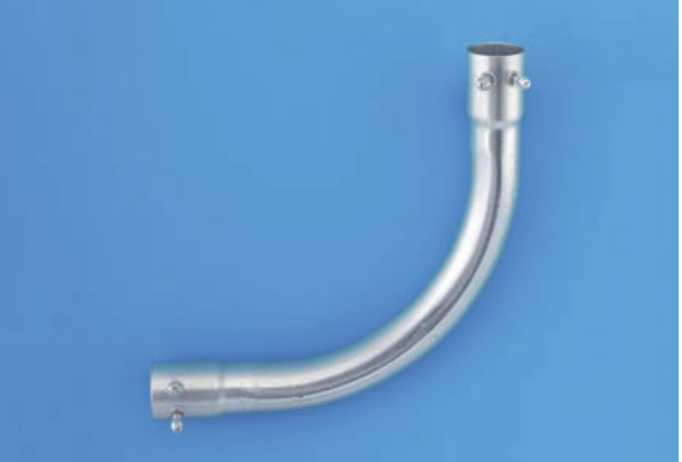

・ノーマルベンド：管を直角に曲げる既製品（埋設・隠ぺい）。写真のような滑らかな90度カーブが目印
・ユニバーサル：露出で直角に曲げる。点検用のふた付き
・コンビネーションカップリング：種類の違う管どうし（金属管と可とう管など）をつなぐ
『垂直＝エントランス／曲げの既製品＝ノーマルベンド・ユニバーサル』と形で覚えると、写真でも一発です。
6. 鑑別ピックアップ：配線材料・コネクタの使い分け
配線図問題の最後でよく出る『紛らわしい材料の見分け』。使う管種・ケーブル種に対応した材料を選びます。

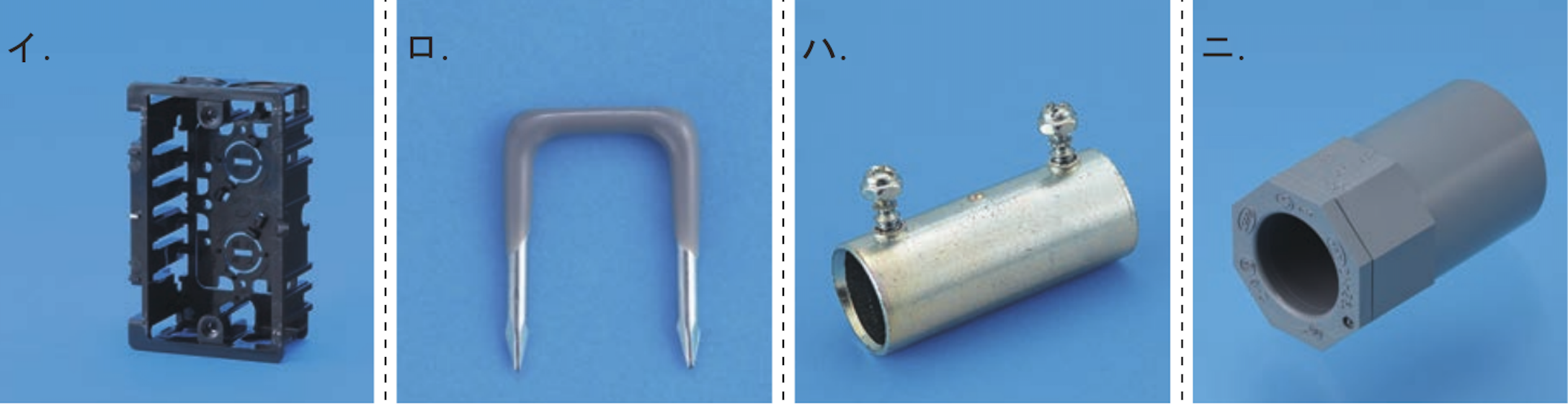

・イ＝埋込型スイッチボックス：スイッチ・コンセントを壁内に埋め込む際の基礎部材
・ロ＝ステープル：VVFケーブルを木の壁・柱に固定するU字釘。VVF配線では必須
・ハ＝ねじなしボックスコネクタ：ねじなし電線管(E管)をボックスに接続。VVFケーブル工事ではE管が使われないので出番なし＝この問題の正解
・ニ＝2号コネクタ：VE管をボックスに接続。屋外地中配線用
『コネクタは対応する管種に合うものを選ぶ』。VVFケーブル工事に金属管用コネクタは使いません。
7. 鑑別ピックアップ：電動機(モーター)接続用コネクタ

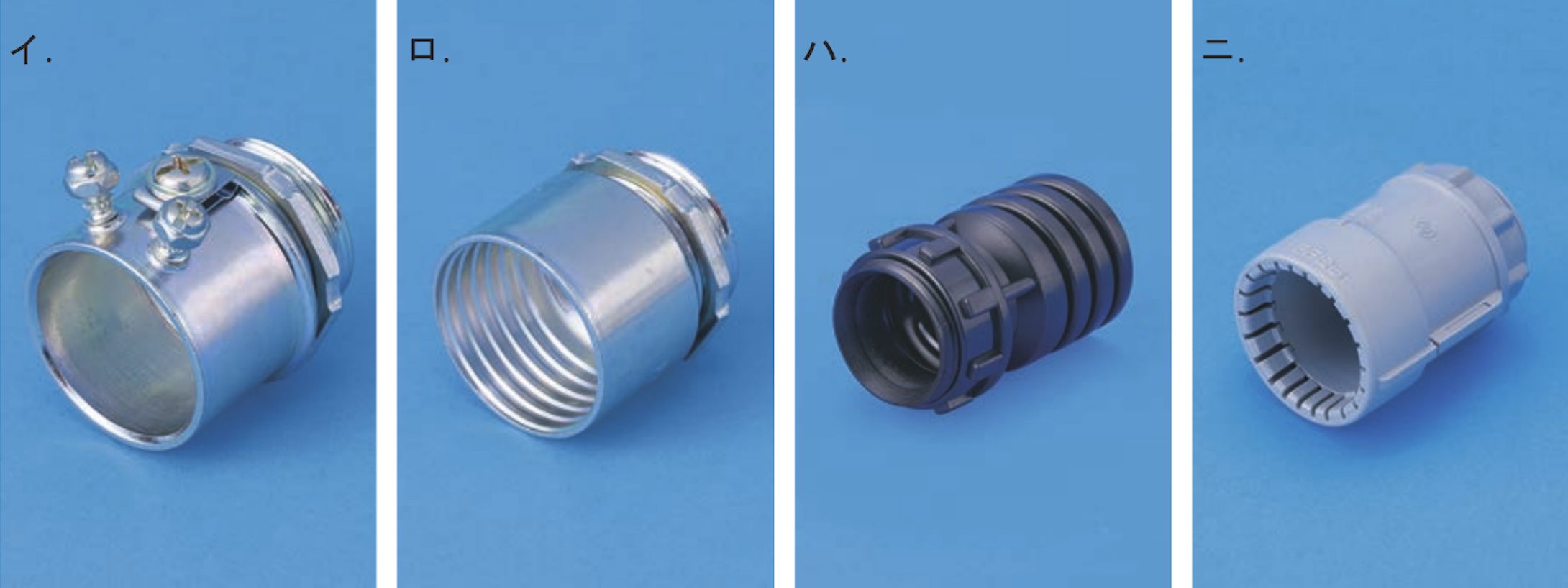

電動機（モーター）への配線は振動があるため、2種金属製可とう電線管（F2管／プリカチューブ）を介してボックスに接続するのが標準。そのために使うストレートボックスコネクタがここでは正解です。
・イ＝ねじなしボックスコネクタ：ねじなし金属電線管(E管)をボックスに接続。可とう管とは別物
・ロ＝ストレートボックスコネクタ：2種金属製可とう電線管(F2管)をボックスに接続。制御盤や端子箱への取付に使用＝この問題の正解
・ハ＝波付硬質ポリエチレン管用ボックスコネクタ：FEP管用（主に地中埋設用）。機器接続には不適
・ニ＝合成樹脂可とう電線管用コネクタ：PF管用。モーター接続には適さない
『モーター接続＝F2管＋ストレートボックスコネクタ』が現場の鉄則。管の種類と対応するコネクタをペアで暗記します。
8. 現場のひとこと
付属品は地味ですが、これを知らないと現場で会話になりません。
「そこロックナットで締めて」「管端ブッシング入れた？」「ここノーマルベンドで振って」——名前と現物が一致していないと指示が通らない世界。
役割で覚えるのがコツ：
・つなぐ（コネクタ・カップリング）
・固定する（ロックナット・サドル）
・曲げる（ノーマルベンド）
・守る（ブッシング）
鑑別（写真で答える）で頻出なのは、現場で必ず手に取る基本部材だから。“何のための部品か”で結びつけると、写真を見た瞬間に名前が出てきます。
POINT
9. ここだけは覚える
・電線の接続はボックスの中で行う
・カップリング＝管どうし／コネクタ＝管とボックス
・絶縁ブッシング＝管端で電線被覆を保護
・エントランスキャップ＝垂直引込口の雨water防止
次は確認問題です。
